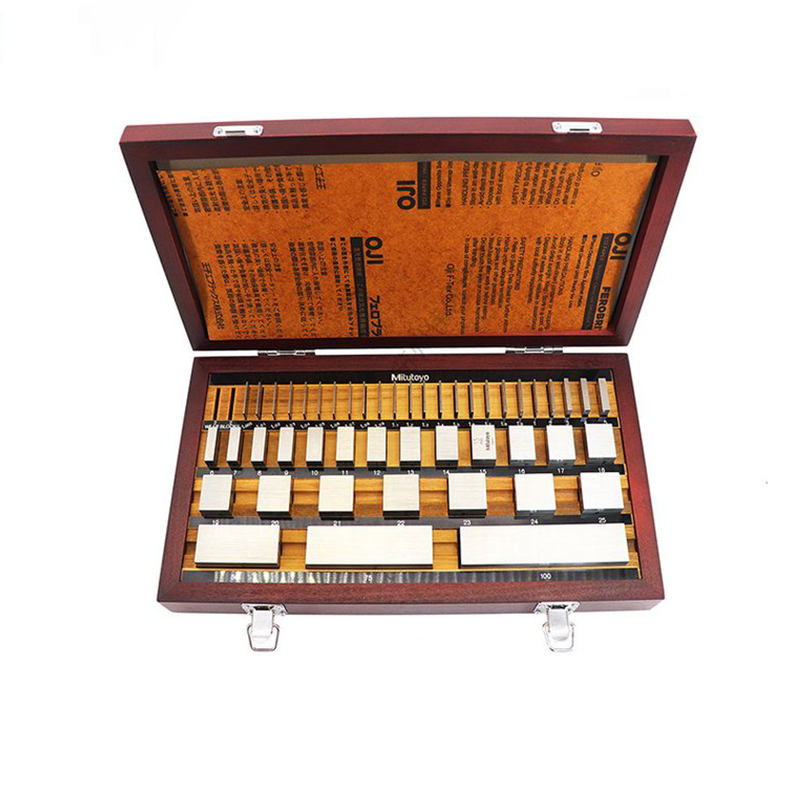

산업용 측정을 위한 직사각형 게이지 블록 세트

미쓰토요 게이지 블록의 특징

미쓰토요는 직사각형 강철, 직사각형 세라믹(세라믹 블록), 정사각형 강철 게이지 블록의 세 가지 유형의 길이 표준 게이지 블록을 제공합니다. 또한, 초경질 텅스텐 카바이드 재질의 직사각형 및 정사각형 보호 블록도 제공합니다. 미쓰토요의 정밀 게이지 블록은 작업 조건, 환경 및 적용 분야의 다양한 요구 사항을 충족하기 위해 여러 등급으로 제공됩니다.

정확성

정밀 길이 측정 장비 제조업체인 미쓰토요는 일본 정부가 인정한 교정 연구소 인증을 보유하고 있습니다. 이는 미쓰토요 게이지 블록의 정확도가 일본 국립첨단산업과학기술연구소(아이스트) 측정관리센터에 대한 소급성을 통해 보장됨을 의미합니다.

재산을 쥐어짜는 행위

정밀 래핑 기술은 미쓰토요의 특기 중 하나입니다. 50년 이상 축적된 첨단 래핑 기술을 바탕으로, 미쓰토요는 자사 게이지 블록이 탁월한 평탄도와 표면 조도를 갖도록 보장하여 이상적인 압착 특성을 구현합니다.

내마모성 및 치수 안정성

게이지 블록은 필요한 모든 물성을 충족하는 고탄소, 고크롬강으로 제작됩니다. 미쓰토요의 탁월한 열처리 기술은 반복적인 온도 사이클을 통해 이상적인 내마모성과 시간 경과에 따른 길이 변화를 최소화합니다.

세라믹 게이지 블록

표면 평활도가 뛰어난 세라믹 소재와 미쓰토요의 초정밀 가공 기술로 제작된 세라믹 게이지 블록은 강철 게이지 블록으로는 해결할 수 없는 문제를 해결합니다.

1. 내식성

   일반적인 취급(예: 손가락으로 만지는 경우) 시에는 부식 방지 조치가 필요하지 않으므로 유지 관리 및 보관이 간편합니다.




2. 취급 부주의로 인한 버(규석) 발생 없음

   세라믹 게이지 블록은 경도가 높아 긁힘에 강하고 버(규석) 발생에도 저항력이 있습니다. 설령 버가 발생하더라도 알루미늄-세라믹 숫돌(세라스톤 또는 아칸소 숫돌)을 사용하면 쉽게 제거할 수 있습니다.




3. 내마모성

   세라믹 게이지 블록의 내마모성은 강철 게이지 블록보다 10배 더 뛰어납니다. (미쓰토요의 유사 제품과의 비교 기준)

■ 게이지 블록 선택

• 필요한 측정 범위에 따라 게이지 블록 세트를 선택하십시오. 길이가 긴 경우에는 하나 이상의 긴 게이지 블록 세트를 사용하십시오.

• 가장 작은 단차를 가진 게이지 블록을 선택할 수 있습니다. 공작물 재질이 마모되기 쉬운 경우, 게이지 블록의 양쪽 끝에 보호 블록을 추가하여 재사용할 수 있습니다.

• 대형 조합 게이지 블록 세트를 선택하면 다양한 조합을 사용하여 특정 길이에 필요한 블록 수를 줄일 수 있습니다. 정상적인 마모가 더 많은 블록에 분산되므로 세트의 정확도를 높일 수 있습니다.

• 마이크로미터 및 캘리퍼 검사 전용 게이지 블록 세트를 사용할 수 있습니다(자세한 내용은 01-11페이지 참조).

• 동일한 길이의 자재를 반복적으로 사용하는 경우, 개별 게이지 블록을 구매하는 것이 좋습니다(자세한 내용은 01-13, 01-14, 01-21페이지를 참조하십시오).

• 미쓰토요 표준 세트 외의 조합으로 구성된 맞춤형 세트도 주문 가능합니다. 주문 시 보관 케이스 필요 여부를 명시해 주십시오. 미국 또는 기타 표준을 준수하는 게이지 블록에 대해서는 미쓰토요에 문의하십시오. 2002년 미국 연방 게이지 블록 표준은 ASME B89.1.9로 대체되었습니다. 자세한 내용은 가까운 미쓰토요 영업 사무소에 문의하십시오.

• 최소 간격이 2mm인 2mm 마스터 게이지 블록은 1mm 마스터 게이지 블록보다 다루기가 더 쉽습니다.

• 미쓰토요의 모든 게이지 블록은 세트로 판매되든 개별적으로 판매되든 교정 인증서가 함께 제공됩니다.




■ 학년 및 지원 분야

사용 시에는 다음 표를 참조하여 용도에 맞는 게이지 블록 등급을 선택할 수 있습니다(소음 861, 지이스 B 7506 기준).

■ 게이지 블록 조합 구성하기

게이지 블록 조합을 만들 때 다음 사항을 염두에 두세요.

• 주어진 길이를 얻기 위해 가능한 한 가장 두꺼운 블록을 사용하고, 블록의 개수를 최소화하세요.

• 먼저 가장 작은 자릿수 조건을 만족하는 블록을 선택한 다음, 필요한 길이에 도달할 때까지 더 큰 자릿수를 가진 블록을 선택합니다.

• 길이의 정수 부분은 다양한 조합으로 만들 수 있는 경우가 많습니다. 마모를 최소화하려면 항상 같은 블록을 사용하지 않도록 하십시오.

조합 예시:

필요한 길이 = 45.6785mm

• 1mm 마스터 게이지 블록 세트

• 1.0005

• 1.008

• 1.17

• 17.5

• 25

• 총 길이: 45.6785mm




• 2mm 마스터 게이지 블록 세트

• 2.0005

• 2.008

• 2.17

• 14.5

• 25

• 총 길이: 45.6785mm




참고: 물기를 짜는 방법에 대해서는 13-28페이지의 '정밀 측정 도구 사용법'을 참조하십시오.

오른쪽 페이지 내용:

⑥-① 세라믹 게이지 블록 소재의 우수한 특성

세라믹과 강철 게이지 블록의 열팽창 계수 차이는 1.5x10⁻⁶/K에 불과합니다.

세라믹 게이지 블록의 열팽창 계수는 강철 게이지 블록의 열팽창 계수와 매우 유사합니다.

(그래프 제목):서로 다른 재질의 게이지 블록으로 측정한 결과와 강철 게이지 블록으로 측정한 결과를 비교하여, 100mm 공작물을 다양한 온도에서 측정했을 때 측정된 치수 차이(µm)를 나타낸 그래프입니다.

(그래프는 세라믹 블록과 카바이드 블록의 온도(°C)에 따른 변화를 보여줍니다.)

낙하 및 충격 손상에 대한 높은 저항성

세라믹 게이지 블록은 가장 단단한 세라믹 소재 중 하나입니다. 일반적인 사용 환경에서는 깨지기 매우 어렵습니다.

 직사각형 게이지 블록의 특징

1. 중앙 구멍을 이용하면 단단하게 고정할 수 있습니다.직사각형 게이지 블록을 꽉 조인 후, 중앙 구멍을 통해 선택 사양인 드로 바를 끼우고 너트로 단단히 고정할 수 있습니다.




2. 간단한 높이 기준 제작.평면 모루와 게이지 블록 받침대와 같은 부속품을 사용하면 고정밀 높이 표준을 쉽게 만들 수 있습니다.




3. 간단한 전용 검사 설비 제작.계측기 반복 검사를 위한 전용 고정 장치를 간단하고 편리하게 제작할 수 있습니다.




4. 단면적이 [24.1 x 24.1mm]인 넓은 측정면.직사각형 게이지 블록은 가로 및 세로 방향 모두에서 안정적인 위치를 유지하므로 커터 위치 지정, 사인 바 각도 측정, 롤러 테이퍼 측정 및 깊이 마이크로미터 검사와 같은 다양한 응용 분야에 사용할 수 있습니다.




 장축 게이지 블록 및 초박형 게이지 블록

미쓰토요는 또한 0.10mm에서 0.99mm까지(0.01mm 단위)의 초박형 게이지 블록과 최대 1000mm 길이의 장형 게이지 블록을 제공합니다.
