열처리 공장용 로크웰 경도계: 모델 선정, HRC 범위 및 고정 장치
열처리 업체에서는 담금질, 템퍼링, 침탄, 유도 경화, 질화 및 배치 열처리 후 HRC 값을 측정하기 위해 신뢰할 수 있는 로크웰 경도계가 필요합니다. 주문 전에 구매자는 경도 스케일, HRC 범위, 시료 크기, 부품 형상, 지그 유형, 교정 블록, 일일 측정량, 보고서 요구 사항, 그리고 수동, 디지털 또는 자동 모델 중 어떤 것이 더 적합한지 등을 확인해야 합니다.
HRC 테스트
담금질, 템퍼링 및 열처리된 강철 부품의 빠른 경도 검사에 적합합니다.
경기 선택
평면 모루, V자형 모루, 링 지지대 및 맞춤형 고정 장치는 실제 생산 부품을 안정화하는 데 도움이 됩니다.
교정 블록
일상적인 검증을 위해서는 작업 경도 범위에 가까운 HRC 블록이 필수적입니다.
배치 품질 관리 보고서

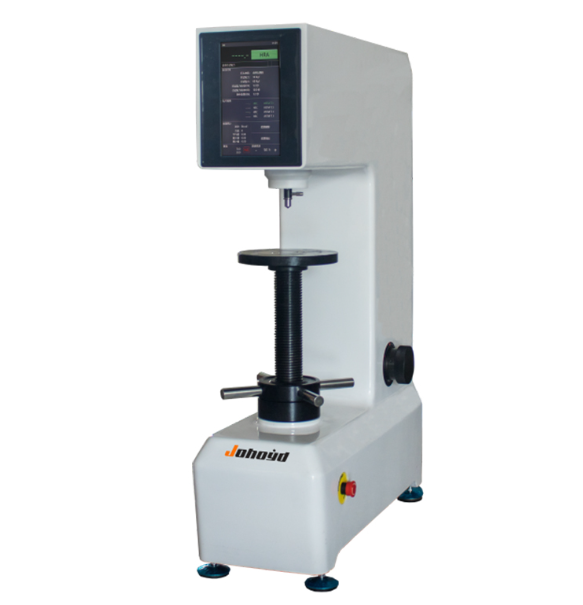

디지털 모델은 값을 기록하고, 판독 오류를 줄이며, 출하 검사 보고서를 지원할 수 있습니다.
열처리 업체는 기어, 샤프트, 베어링, 패스너, 금형, 공구, 핀, 롤러, 강판, 단조 부품 및 정밀 금속 부품 등을 가공하는 경우가 많습니다. 담금질, 템퍼링, 침탄, 탄질화, 질화 또는 유도 경화 처리 후, 경도 시험은 제품 출고 전 가장 중요한 품질 관리 단계 중 하나입니다. 로크웰 경도계는 측정 속도가 빠르고, 직접 판독이 가능하며, 생산 검사에 실용적이기 때문에 열처리 품질 관리에서 널리 사용됩니다. 많은 경화강 부품의 경우 HRC가 가장 일반적인 경도 단위입니다. 우수한 로크웰 경도계를 사용하면 열처리된 제품이 요구되는 경도 범위에 도달했는지, 그리고 결과가 고객 승인을 받을 만큼 안정적인지 확인할 수 있습니다. 하지만 모든 로크웰 경도계 구성이 모든 열처리 시설에 적합한 것은 아닙니다. 구매자는 주문 전에 모델 유형, HRC 범위, 시료 크기, 목 깊이, 시험 높이, 고정 장치 옵션, 교정 블록, 디지털 출력 및 보고 요구 사항을 확인해야 합니다. 구매자가 가장 먼저 확인해야 할 사항은 필요한 경도 척도입니다. 열처리된 강철 부품, 특히 담금질 및 템퍼링 처리된 강철, 공구강, 베어링강, 기어, 샤프트, 금형 및 경화 부품에는 HRC가 일반적으로 사용됩니다. 일부 연질 재료 또는 전처리 검사의 경우 HRB 또는 다른 로크웰 경도 척도가 필요할 수 있습니다. 구매자는 예상 경도 범위도 확인해야 합니다. 예를 들어, 열처리 업체는 부품을 HRC 20~30, HRC 45~55 또는 HRC 58~62 범위에서 테스트할 수 있습니다. 교정 블록은 일반적인 용도의 블록 하나가 아니라 실제 작업 범위에 가까운 것을 선택해야 합니다.열처리 업체에 적합한 로크웰 경도계가 필요한 이유
1. 주요 경도 척도 및 HRC 범위를 확인하십시오.
열처리 적용 일반적인 경도 척도 구매자 검토 사항 담금질 및 템퍼링 처리된 강철 부품 HRC 예상 HRC 범위 및 허용 오차를 확인하십시오. 공구강 및 금형 부품 HRC / HV 시험 영역에 로크웰 경도 시험이 허용되는지 확인하십시오. 베어링 링 및 롤러 HRC 원형 또는 링 모양 부품에 대한 고정 장치 지원 여부를 확인하십시오. 연질강 또는 비경화성 수표 재질에 따라 HRB/HRC 고객 보고서를 발행하기 전에 정확한 척도를 확인하십시오.

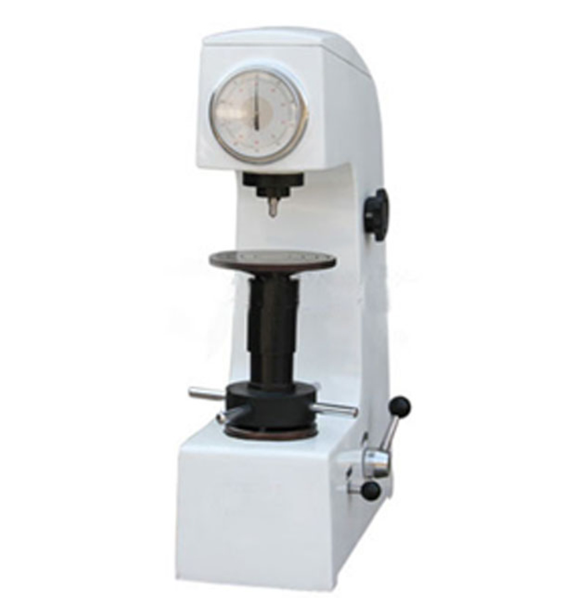

로크웰 경도계는 다양한 구성으로 제공됩니다. 소량의 시료를 처리하는 내부 점검에는 수동 모델이 적합할 수 있습니다. 작업자가 직접 디스플레이를 통해 측정값을 쉽게 확인하고 재현성을 높여야 할 경우에는 디지털 모델이 더 적합합니다. 자동 또는 전동 모델은 열처리 품질 관리 실험실처럼 작업량이 많은 환경에서 하중 제어를 개선하고 작업자의 개입을 줄일 수 있습니다. 열처리 업체는 단순히 가격이 가장 낮은 장비만을 기준으로 선택해서는 안 됩니다. 적합한 모델은 일일 검사량, 작업자의 숙련도, 보고 요구 사항, 그리고 고객이 추적 가능한 검사 기록을 요구하는지 여부에 따라 달라집니다. 열처리된 부품은 크기가 작거나 크거나, 둥글거나 평평하거나, 얇거나 무겁거나 불규칙한 모양일 수 있습니다. 로크웰 경도계를 주문하기 전에 구매자는 최대 시료 높이, 목 깊이, 작업대 크기를 확인하고 실제 부품을 압입기 아래에 안전하고 안정적으로 놓을 수 있는지 확인해야 합니다. 흔히 저지르는 실수 중 하나는 필요한 측정 크기를 측정할 수 있지만 실제 부품에 맞지 않는 경도 시험기를 구입하는 것입니다. 대형 샤프트, 베어링 링, 금형, 강철 블록 및 단조 부품은 더 넓은 공간이나 특수 지지대가 필요할 수 있습니다. 작은 핀, 나사 및 얇은 부품은 다른 고정 장치가 필요하거나 로크웰 경도 시험 대신 비커스/마이크로 비커스 경도 시험을 해야 할 수도 있습니다. 최대 부품 높이 및 직경. 부품 무게와 작업대가 해당 부품을 지탱할 수 있는지 여부. 시험 영역이 압입기에 닿을 수 있는지 여부. 표면이 평평하든, 둥글든, 곡선이든, 나사산이 있든, 불규칙하든 상관없이. 부품에 V형 모루, 평면 모루, 링 지지대 또는 맞춤형 고정 장치가 필요한지 여부. 부품 표면의 로크웰 경도 압흔 크기가 허용 가능한 수준인지 여부.2. 수동, 디지털 또는 자동 로크웰 측정 모델 중에서 선택하십시오.
모델 유형 적합한 대상 주요 장점 수동 로크웰 경도 시험기 기본적인 내부 품질 관리 및 소량 테스트 비용 절감 및 간단한 구조 디지털 로크웰 경도계 일일 열처리 배치 검사 선명한 가독성, 간편한 조작, 향상된 기록 관리 전동/자동 로크웰 경도 시험기 대용량 QC 실험실 및 다중 작업자 사용 보다 안정적인 부하 처리 및 작업자 편차 감소 데이터 출력 기능이 있는 로크웰 경도 시험기 고객 보고서 및 배치 추적 기능 보고서 내보내기 및 생산 품질 기록을 지원합니다. 3. 샘플 크기, 테스트 높이 및 목 깊이를 확인하십시오.
모델을 선택하기 전에 다음 사항을 확인하십시오.
로크웰 경도 시험의 안정성을 확보하려면 고정 장치와 모루가 매우 중요합니다. 시험기가 아무리 정확하더라도, 시험 부품이 움직이거나, 기울어지거나, 구부러지거나, 하중을 가하는 동안 모루와 제대로 접촉하지 않으면 결과가 신뢰할 수 없게 될 수 있습니다. 열처리 업체에서는 원형 샤프트, 베어링 링, 기어, 핀, 패스너, 플레이트, 금형 블록 및 불규칙한 모양의 부품을 시험하는 경우가 많습니다. 각 형상마다 필요한 지지대가 다를 수 있습니다. 구매자는 견적서에 고정 장치 요구 사항을 포함시켜야 합니다. 그렇지 않으면 시험 장비를 먼저 구매한 후 실제 샘플을 제대로 고정할 수 없다는 사실을 나중에 알게 될 수 있습니다. 열처리 업체는 중요 배치 검사 전에 로크웰 경도 시험기를 검증해야 합니다. 교정 블록은 시험 스케일 및 실제 경도 범위에 적합해야 합니다. 일반적으로 HRC 58~62 정도의 경도를 가진 부품을 시험하는 업체라면 적절한 고경도 블록을 준비해야 합니다. 중간 경도의 부품도 시험하는 경우에는 하나 이상의 블록이 필요할 수 있습니다. 교정 기록은 고객 감사 및 품질 분쟁 시 중요합니다. 기록에는 블록 값, 측정값, 허용 오차, 장비 ID, 작업자 및 날짜가 포함되어야 합니다. 검증 결과가 비정상인 경우, 원인이 수정될 때까지 테스트를 중단해야 합니다. HRC 교정 블록이 작동 범위에 가깝습니다. HRB 교정 블록은 부드러운 재질을 테스트할 때 사용합니다. 로크웰 다이아몬드 콘 압입기 상태. HRB 또는 기타 볼 스케일을 사용하는 경우 볼 인덴터의 상태. 모루 및 고정구 표면 상태. 기기 ID, 작업자, 날짜 및 검증 결과 기록.4. 적절한 고정 장치, 모루 및 지지대를 선택하십시오.
부품 유형 권장 지원 이유 평강 블록 및 판 평평한 모루 평평한 테스트 표면에 안정적인 접촉을 제공합니다. 원형 축, 핀, 롤러 V 앤빌 시료가 굴러가거나 움직이는 것을 방지합니다. 베어링 링 및 원형 부품 링 서포트 또는 맞춤형 고정 장치 링 모양 부품을 적재 중에 안정적으로 유지합니다. 소형 패스너 및 정밀 부품 소형 부품 홀더 또는 맞춤형 고정 장치 위치 정확도를 향상시키고 불안정한 측정값을 줄입니다. 5. HRC 교정 블록 및 일일 검증 기록 준비
매일 확인하는 것이 권장되는 항목:

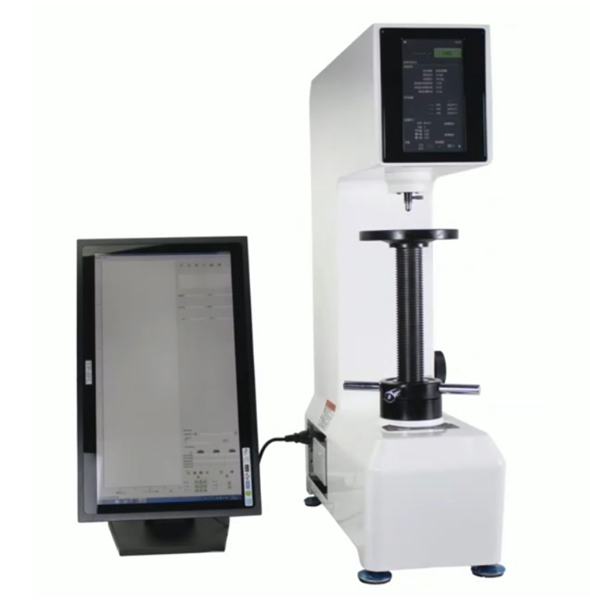

일부 열처리 업체는 내부 경도 값만 필요로 하지만, 다른 업체는 출하 전에 고객에게 제공할 검사 보고서가 필요합니다. 자동차, 기계, 베어링, 공구강, 금형, 항공우주 관련 분야 또는 수출 고객을 대상으로 하는 구매 담당자라면 디지털 기록 및 보고 기능이 중요할 수 있습니다. 디지털 로크웰 경도계를 사용하면 수기 오류를 줄이고 배치 검사를 더 쉽게 수행할 수 있습니다. 고객이 완전한 문서화를 요구하는 경우 보고서에는 부품명, 재질, 열처리 공정, 경도 척도, 시험 위치, 교정 기록, 경도 값, 허용 범위, 담당자 및 검사 날짜가 포함되어야 합니다. 실용적인 로크웰 경도 시험 솔루션에는 주요 시험기 외에도 다양한 구성 요소가 포함되어야 합니다. 구매자는 가격을 비교하기 전에 전체 패키지 내용을 확인해야 합니다. 적절한 로크웰 경도계 견적을 받으려면 열처리 업체는 주문 전에 실제 생산 및 품질 관리 정보를 보내야 합니다. 어떤 부품들을 테스트할 예정인가요? 기어, 축, 베어링, 패스너, 금형, 공구, 핀, 아니면 플레이트인가요? 어떤 재질 등급과 열처리 공정이 사용됩니까? 어떤 로크웰 척도가 필요합니까? HRC, HRB, HRA 또는 기타 로크웰 척도입니까? 예상되는 HRC 범위는 무엇입니까? 최대 샘플 크기, 무게 및 모양은 무엇입니까? 시험 표면은 평평한가요, 둥근가요, 곡선인가요, 나사산이 있나요, 아니면 불규칙한가요? 평면 모루, V형 모루, 링 지지대 또는 맞춤형 고정 장치가 필요하신가요? 하루에 몇 개의 샘플을 검사합니까? 고객은 인쇄된 경도 보고서를 원합니까, 아니면 디지털 경도 보고서를 원합니까? 설치, 교육, 교정 블록 및 예비 인덴터가 필요하십니까? 열처리 공장용 로크웰 경도계는 카탈로그 모델이 아닌 실제 부품에 맞춰 선택해야 합니다. 구매자는 주문 전에 HRC 범위, 시료 크기, 부품 형상, 고정 장치 필요 여부, 교정 블록, 일일 작업량 및 보고서 요구 사항을 확인해야 합니다. 기본적인 검사에는 수동 로크웰 경도계로도 충분할 수 있습니다. 하지만 일상적인 생산 품질 관리에는 디지털 로크웰 경도계가 일반적으로 더 실용적입니다. 대량 생산 열처리 공장이나 여러 작업자가 있는 실험실에서는 전동식 시료 주입, 데이터 출력 및 보고 기능을 통해 일관성과 추적성을 향상시킬 수 있습니다. 귀사에서 열처리된 기어, 샤프트, 패스너, 베어링 부품, 금형강, 공구강 또는 정밀 부품을 가공하는 경우, 견적을 요청하기 전에 샘플 사진, 경도 스케일, HRC 범위 및 지그 요구 사항을 보내주십시오. 모든 정보를 제공해 주시면 불안정한 결과와 누락된 부속품을 방지할 수 있습니다. HRC는 기어, 샤프트, 공구, 금형, 베어링 부품 및 담금질 부품을 포함한 경화 및 열처리된 강철 부품에 일반적으로 사용됩니다. 소량의 내부 검사에는 충분할 수 있습니다. 하지만 일일 배치 품질 관리 및 고객 보고에는 디지털 또는 전동식 모델이 일반적으로 더 실용적입니다. 평면 모루는 평평한 시료에 사용되고, V형 모루는 축과 핀에 사용되며, 링 지지대 또는 맞춤형 고정 장치는 베어링 링, 기어 및 불규칙한 부품에 사용됩니다. HRC 교정 블록은 배치 검사 전에 로크웰 경도 시험기가 올바르게 작동하는지 확인하고 추적 가능한 품질 관리 기록을 지원하는 데 도움이 됩니다.6. 데이터 출력 기능이 필요한지, 보고서 기능이 필요한지 결정하세요.
열처리 업체에 권장되는 로크웰 경도계 구성
구성 항목 열처리 업체에 추천합니다 왜 중요한가 디지털 로크웰 경도계 일일 HRC 배치 검사 빠른 판독과 간편한 조작 HRC 교정 블록 HRC 30, HRC 45, HRC 60 또는 그와 유사한 작업 범위 검사 전에 기계의 정확도를 확인합니다. 다이아몬드 원뿔형 압입기 HRC 테스트 정확한 들여쓰기 형상을 생성합니다. 평면 모루와 V형 모루 블록, 플레이트, 샤프트, 핀, 롤러 시료 안정성을 향상시킵니다. 링 서포트 또는 맞춤형 고정 장치 베어링 링, 기어, 불규칙 부품 움직임과 테스트 오류를 줄입니다. 데이터 출력 또는 보고서 소프트웨어 고객에게 제공되는 품질 관리 보고서 추적성 및 감사 검토를 지원합니다. 견적 요청 전 주요 질문
결론: 실제 열처리 부품에 적합한 시험기를 선택하십시오.
자주 묻는 질문
열처리된 강철에 일반적으로 사용되는 로크웰 경도계는 무엇입니까?
열처리 업체에서 수동식 로크웰 경도 시험기로 충분할까요?
로크웰 경도 시험에 필요한 고정 장치는 무엇입니까?
HRC 교정 블록이 중요한 이유는 무엇입니까?
