마이크로 비커스 경도계: 얇은 층과 작은 부품에 적합한 제품은 무엇일까요?
마이크로 비커스 경도계: 얇은 층과 작은 부품에 적합한 제품은 무엇일까요?

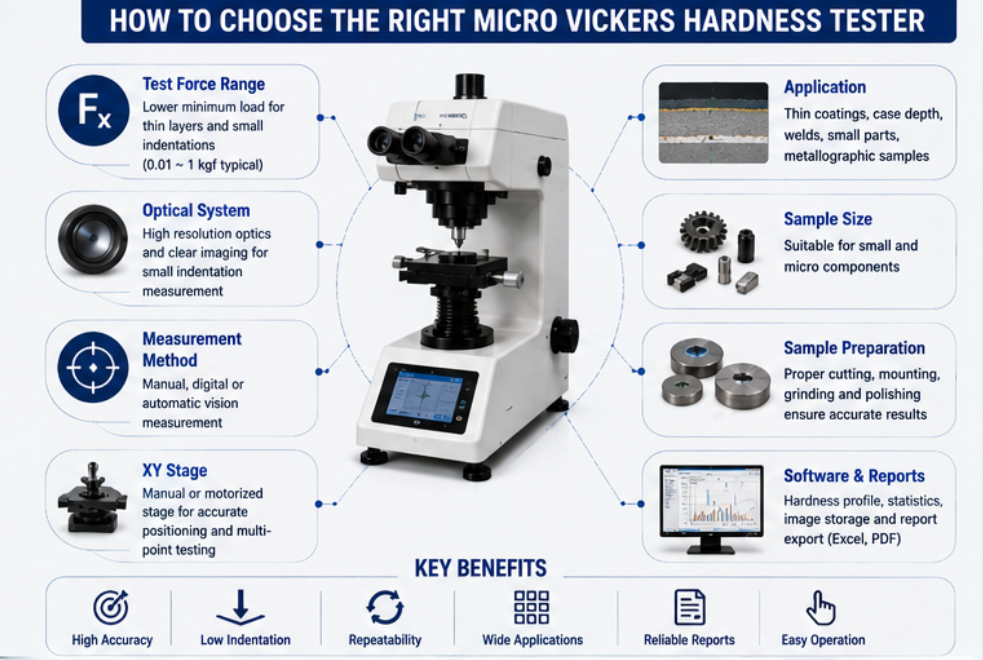

마이크로 비커스 경도계는 박막, 코팅, 소형 정밀 부품, 경화층 깊이 프로파일, 용접부, 침탄층, 질화층 및 연마된 금속 조직 시료 측정에 사용됩니다. 적합한 모델을 선택하려면 시험력 범위, 광학 시스템, 시료 스테이지, 자동 측정 기능, 시료 준비 요구 사항, 소프트웨어 보고서 및 일일 시험 작업량을 확인해야 합니다.
박막 테스트
저부하 시험은 코팅, 표면 경화층, 침탄층 및 질화층을 측정하는 데 도움이 됩니다.
소형 부품 검사
마이크로 비커스 경도 시험은 표준 경도 시험이 너무 크거나 과도한 자극을 줄 수 있는 소형 부품에 적합합니다.
자동 보고서
자동 이미지 측정 및 소프트웨어 보고서 기능은 재현성, 추적성 및 실험실 효율성을 향상시킵니다.
일반적인 경도 측정 방법은 얇은 층, 작은 시료, 코팅 또는 섬세한 부품에 항상 적합한 것은 아닙니다. 시험 하중이 너무 높으면 압흔이 목표층을 넘어 침투하여 부품을 손상시키거나 기판에 영향을 줄 수 있습니다. 마이크로 비커스 경도 측정은 더 낮은 시험 하중과 작은 다이아몬드 압흔을 사용하여 이러한 문제를 해결합니다. 이러한 특성 덕분에 마이크로 비커스 경도 시험은 열처리 품질 관리, 코팅 평가, 경화층 분석, 용접부 검사, 전자 부품, 정밀 금속 부품, 소형 공구, 기어, 축, 베어링 및 표면 처리 부품에 유용하게 사용될 수 있습니다. 로크웰 또는 브리넬 경도 시험이 적합하지 않은 곳에서도 국부적인 경도를 측정할 수 있습니다. 공장이나 연구실에서 적합한 마이크로 비커스 경도계를 선택할 때는 기계 본체뿐만 아니라 시료 준비, 광학 이미징, 시험점 위치 선정, 자동 측정, 소프트웨어 분석 및 보고서 출력 기능까지 고려해야 합니다. 첫 번째 질문은 해당 응용 분야에 마이크로 비커스 경도 시험이 정말 필요한지 여부입니다. 공장에서 두께가 충분하고 경도 요구 사항이 단순한 대형 금속 부품을 시험하는 경우 표준 비커스 경도 시험기로도 충분할 수 있습니다. 그러나 샘플이 얇거나 작거나, 연마되었거나, 코팅되었거나, 적층되었거나, 표면 경화 깊이 분석이 필요한 경우에는 마이크로 비커스 경도 시험이 일반적으로 더 적합합니다. 마이크로 비커스 경도 시험은 작은 영역이나 특정 층의 경도 값을 측정해야 할 때 일반적으로 사용됩니다. 예를 들어, 침탄 처리된 기어는 표면에서 중심부까지 경도 값을 측정해야 합니다. 코팅 시료는 얇은 표면층의 경도를 측정해야 하며, 용접부는 여러 영역의 경도를 비교해야 합니다.얇은 층과 작은 부품에 마이크로 비커스 경도 시험을 사용하는 이유는 무엇일까요?
1. 마이크로 비커스 또는 표준 비커스 중 어떤 것이 필요한지 확인하십시오.
애플리케이션 추천 테스터 이유 일반 금속 경도 검사 표준 비커스 경도계 시료의 크기와 두께가 충분할 경우 적합합니다. 얇은 코팅 및 표면층 마이크로 비커스 경도계 낮은 하중으로 압입하면 기판의 영향이 줄어듭니다. 케이스 심층 테스트 스테이지 및 소프트웨어가 포함된 마이크로 비커스 경도계 표면에서 중심부까지 다중 지점 경도 프로파일을 지원합니다. 소형 정밀 부품 마이크로 비커스 경도계 작은 홈은 제한된 테스트 영역에 적합합니다.

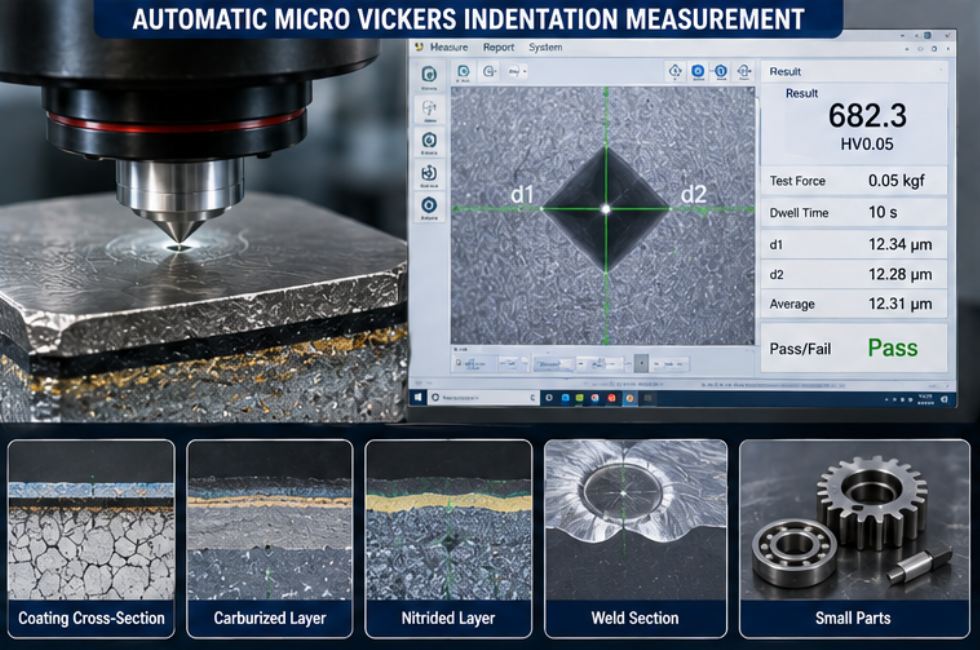

마이크로 비커스 경도계의 핵심 사양은 시험력입니다. 얇은 층이나 작은 부품의 경우 과도한 관통을 방지하기 위해 일반적으로 낮은 시험력이 필요합니다. 시험력이 너무 높으면 압흔이 코팅이나 경화층을 뚫고 모재까지 도달할 수 있습니다. 반대로 시험력이 너무 낮으면 압흔이 너무 작아 일관된 측정이 어려워질 수 있습니다. 견적을 요청하기 전에 구매자는 적층 두께, 샘플 크기, 예상 경도 범위 및 필요한 표준을 제공해야 합니다. 표면 경화 깊이 테스트의 경우, 장비는 적절한 저부하 범위와 안정적인 힘 제어 기능을 지원해야 합니다. 생산 실험실에서는 단순히 사양 목록이 길기보다는 저부하 조건에서의 반복성이 더 중요합니다. 기계가 견딜 수 있는 최소 및 최대 시험력. 힘의 범위가 레이어 두께와 일치하는지 여부. 함몰 크기를 명확하게 측정할 수 있는지 여부. 테스트 도구가 귀사에서 요구하는 표준 또는 내부 품질 관리 방법을 지원하는지 여부. 저부하 조건에서의 반복성이 일상적인 테스트에 대해 안정적인지 여부. 필요한 범위에 맞는 교정 블록이 있는지 여부. 마이크로 비커스 경도 시험은 매우 작은 마름모꼴 압흔을 정확하게 측정하는 데 의존합니다. 따라서 광학적 선명도가 매우 중요합니다. 광학 시스템의 불량, 조명 부족, 낮은 카메라 해상도, 초점 불량 또는 불분명한 시료 표면은 대각선 길이를 측정하기 어렵게 만들 수 있습니다. 간헐적인 검사의 경우, 숙련된 작업자라면 수동 광학 판독도 허용될 수 있습니다. 그러나 일상적인 품질 관리에는 자동 이미지 측정을 강력히 권장합니다. 자동 비전 시스템은 압흔 가장자리를 식별하고, 대각선을 측정하고, 경도 값을 계산하고, 이미지를 저장하고, 작업자 간의 편차를 줄일 수 있습니다.2. 적절한 시험력 범위를 선택하십시오
시험력 범위 확인 시 다음 사항을 확인하십시오.
3. 광학 시스템 및 압입 측정 점검
측정 옵션 가장 적합한 대상 구매자 검토 사항 수동 광학 측정 소량 테스트 및 숙련된 작업자 확대율, 조명 및 작업자 교육을 점검하십시오. 디지털 이미지 측정 정기적인 실험실 검사 카메라 화질 및 소프트웨어 측정 도구를 확인하십시오. 자동 시각 측정 높은 반복성을 갖춘 품질 관리 및 보고 에지 인식, 이미지 저장 및 보고서 내보내기 기능을 확인하세요.

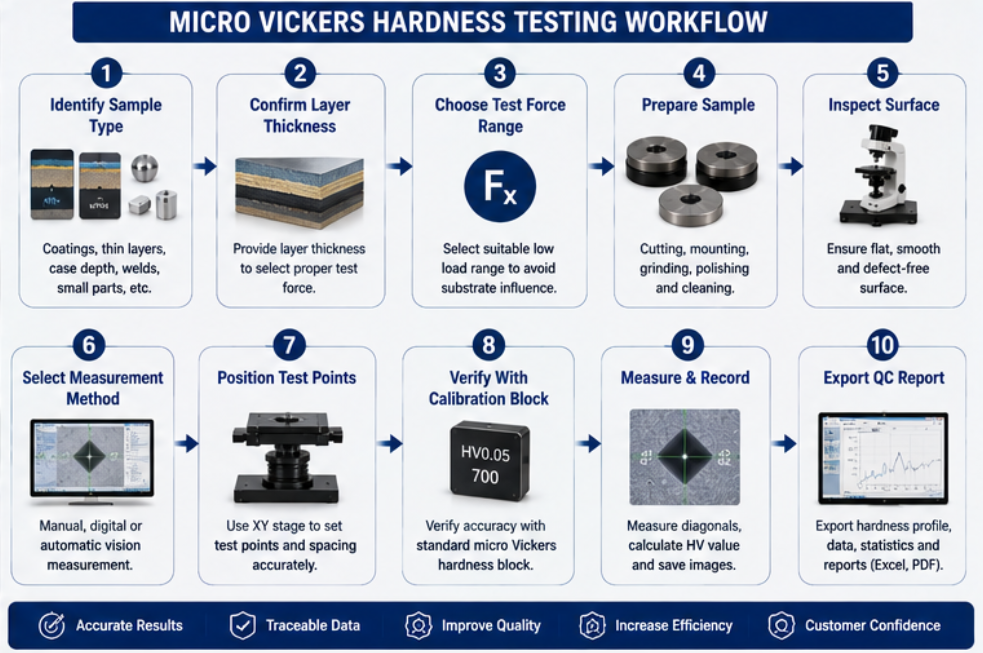

박막 및 경화층 깊이 시험에는 종종 제어된 간격으로 여러 개의 시험 지점이 필요합니다. 간단한 시험에는 수동 스테이지를 사용할 수 있지만, 작업자의 숙련도에 크게 의존합니다. 실험실에서 경도 프로파일, 반복적인 간격, 배치 비교 또는 다수의 시험 지점이 필요한 경우, 전동 XY 스테이지를 사용하면 효율성과 반복성을 향상시킬 수 있습니다. 침탄, 질화 또는 유도 경화 처리된 부품의 경우, 작업자는 표면에서 중심부 방향으로 경도를 측정해야 할 수 있습니다. 이 경우, 스테이지의 정밀도와 소프트웨어 포인트 프로그래밍이 결과에 큰 영향을 미칠 수 있습니다. 또한, 전동 스테이지는 위치 지정 오류를 줄이고 보고서의 추적성을 높이는 데 도움이 됩니다. 마이크로 비커스 경도 시험은 시료 표면 품질에 매우 민감합니다. 얇은 층이나 작은 부품의 경우 시험 전에 세심한 금속 조직학적 준비가 필요합니다. 절단, 장착, 연삭, 연마, 세척 및 최종 표면 검사 모두 압흔의 선명도에 영향을 미칩니다. 시료 표면에 긁힘, 변형, 잔류물, 모서리 마모 또는 불량한 평탄도가 있는 경우 압흔 측정이 어려울 수 있습니다. 코팅 및 침탄 깊이 시료의 경우 모서리 유지력이 특히 중요합니다. 준비 장비를 아직 보유하지 않은 구매자는 금속 조직 절단기, 마운팅 프레스, 연삭 및 연마기, 현미경, 마이크로 비커스 경도계를 포함한 완벽한 솔루션을 고려해야 합니다. 금속 조직 손상을 최소화하는 절단법. 소형 시료의 경우 열 또는 냉간 마운팅이 가능합니다. 평평하고 흠집이 적은 표면을 위한 연삭 및 연마. 코팅 및 케이스 깊이 샘플에 대한 우수한 모서리 유지력. 연마 잔여물과 연마 입자를 제거하기 위한 세척. 경도 시험 전 현미경 검사. 공장과 시험 연구소에서 마이크로 비커스 경도계의 가치는 단순히 경도 값에만 있는 것이 아닙니다. 많은 구매자들은 이미지, 시료 식별 정보, 시험 지점 지도, 경도 프로파일 곡선, 통계 자료, 엑셀 내보내기, PDF 보고서 및 고객에게 바로 제공할 수 있는 문서 등을 필요로 합니다. 실험실에서 표면 심도 시험을 수행하는 경우 소프트웨어 기능이 특히 중요합니다. 시스템은 각 시험 지점, 표면으로부터의 거리, 경도 값, 이미지, 작업자 정보 및 최종 프로파일을 기록해야 합니다. 이는 추적성을 향상시키고 고객 감사를 용이하게 합니다.4. 수동식 무대가 필요한지 전동식 무대가 필요한지 결정하세요.
5. 시료 준비를 소홀히 하지 마십시오.
마이크로 비커스 시료 준비에는 다음이 필요할 수 있습니다.
6. 소프트웨어, 데이터 저장 및 보고 기능 비교
소프트웨어 기능 왜 중요한가 추천 대상 이미지 저장 압입 품질에 대한 증거를 보관합니다. 고객 보고서 및 감사 기록 경도 프로파일 표면에서 중심부까지 경도 변화를 보여줍니다. 침탄, 질화, 유도 경화 통계 제품 배치를 비교하고 공정 편차를 감지하는 데 도움이 됩니다. 생산 품질 관리 및 반복 테스트 엑셀/PDF 내보내기 공식적인 품질 문서화를 지원합니다. 공장 품질 관리 및 제3자 테스트 연구소
잘못된 마이크로 비커스 경도계를 선택하는 것을 방지하려면 구매자는 견적 요청 전에 명확한 시료 및 시험 정보를 제공해야 합니다. 이를 통해 공급업체는 일반적인 장비 대신 적합한 구성을 추천할 수 있습니다. 어떤 재료 또는 층을 테스트할 예정인가요? 해당 샘플은 코팅, 박막, 작은 부품, 용접부 또는 경화층 샘플입니까? 레이어 두께 또는 사용 가능한 테스트 영역은 얼마입니까? 필요한 시험력 범위는 얼마입니까? 예상되는 경도 범위는 무엇입니까? 하루에 측정되는 샘플 및 테스트 지점의 수는 몇 개입니까? 수동, 디지털 또는 자동 비전 측정 방식이 필요하신가요? 수동식 XY 스테이지가 필요하신가요, 아니면 전동식 XY 스테이지가 필요하신가요? 경도 프로파일, 경화 심도 분석, 이미지 저장 또는 보고서 내보내기가 필요하십니까? 절단, 조립, 연삭 및 연마 장비가 필요하십니까? 마이크로 비커스 경도계는 얇은 층, 코팅, 소형 부품, 경화층 깊이 분석, 용접부 및 정밀 경도 측정에 이상적입니다. 적합한 모델은 시험력 범위, 층 두께, 시료 크기, 광학적 투명도, 스테이지 제어, 자동화 수준 및 보고 요구 사항에 따라 선택해야 합니다. 구매자는 가격만으로 선택해서는 안 됩니다. 저렴한 수동 모델은 가끔씩 테스트하는 데는 충분할 수 있지만, 모터 구동식 스테이지와 소프트웨어를 갖춘 자동 마이크로 비커스 경도계는 대량 테스트, 경도 프로파일 작성, 추적 가능한 보고서 작성 및 고객 문서화에 더 적합합니다. 귀사에서 코팅, 침탄층, 질화층, 유도 경화 영역 또는 소형 정밀 부품을 테스트하는 경우, 견적을 받기 전에 샘플 정보를 제공해 주십시오. 정확한 추천을 통해 잘못된 모델 선택을 방지하고 장기적인 품질 관리 신뢰성을 향상시킬 수 있습니다. 이 장비는 얇은 층, 코팅, 소형 부품, 용접부, 경화층 시료 및 연마된 금속 조직 시료의 저하중 경도 시험에 사용됩니다. 마이크로 비커스 경도 시험은 더 낮은 하중과 더 작은 압흔을 사용하여 얇은 코팅이나 경화층을 시험할 때 기판의 영향을 줄입니다. 네. 홈이 작고 대각선 길이를 정확하게 측정해야 하므로 깨끗하고 평평하며 매끄러운 표면이 일반적으로 필요합니다. 대량 시험, 경화층 분석, 경도 프로파일, 이미지 저장 및 추적 가능한 품질 관리 보고서 작성을 위해서는 자동 측정을 권장합니다.견적 요청 전 주요 질문
결론: 실제 시료에 맞춰 마이크로 비커스 경도계를 선택하십시오.
자주 묻는 질문
마이크로 비커스 경도계는 무엇에 사용되나요?
마이크로 비커스 경도가 얇은 층 시험에 더 적합한 이유는 무엇입니까?
마이크로 비커스 경도계 시편은 연마가 필요한가요?
자동 측정은 언제 선택해야 할까요?
