금속 가공 공장의 입고 자재 경도 검사 설정 방법
금속 가공 공장의 입고 자재 경도 검사 설정 방법

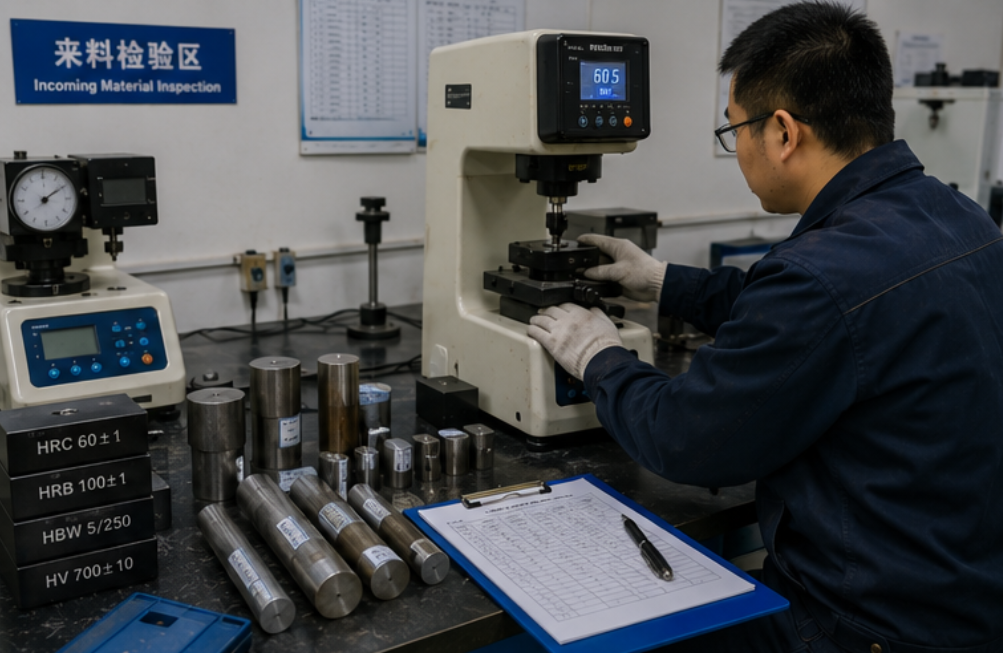

입고 자재 경도 검사는 금속 가공 공장에서 가공, 성형, 용접, 열처리 또는 출하 전에 원자재 품질을 확인하는 데 도움이 됩니다. 실질적인 검사 프로세스에는 재료 식별, 샘플링 규칙, 경도 측정 방법 선택, 교정 블록, 시험 위치 관리, 표면 준비, 배치 기록 및 명확한 합격 기준이 포함되어야 합니다.
재료 검증

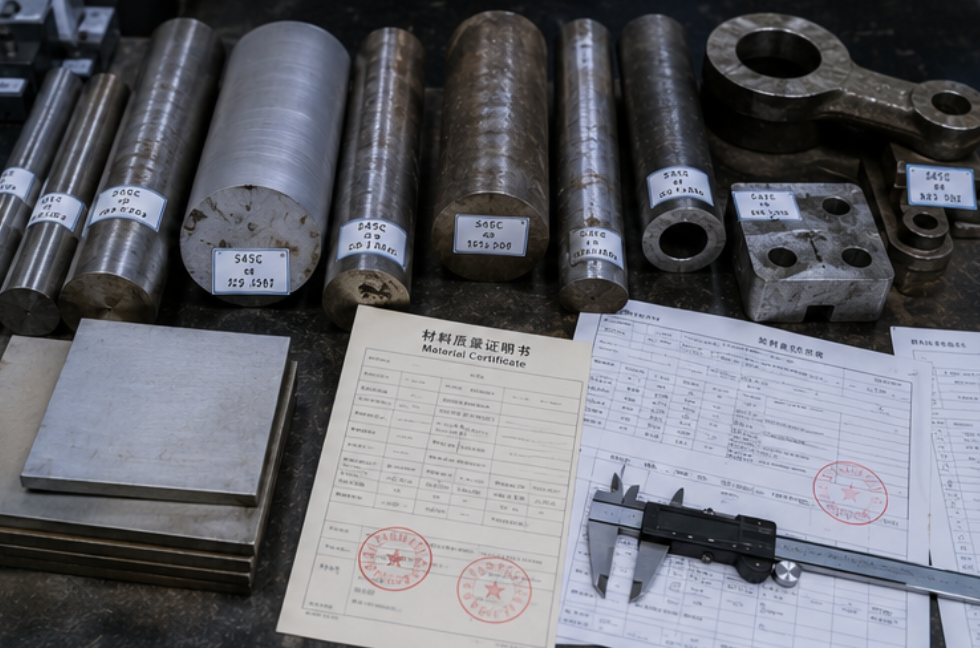

강철, 알루미늄, 구리 합금, 주조품, 단조품 및 봉강이 요구되는 등급과 일치하는지 확인하십시오.
샘플링 제어
출고 전 검사해야 할 제품 수, 코일 수, 봉 수, 판 수 또는 배치 수를 정의하십시오.
올바른 방법
로크웰, 브리넬, 비커스 경도 시험 또는 휴대용 시험 장비는 재료 및 시료 상태와 일치해야 합니다.
추적 가능한 기록
자재 배치, 공급업체, 경도 값, 교정 상태, 작업자 및 출하 결정 정보를 보관하십시오.
입고 자재 경도 검사가 중요한 이유
금속 가공 공장은 종종 여러 공급업체로부터 철봉, 판재, 튜브, 단조품, 주조품, 알루미늄 합금 부품, 구리 합금 부품 및 반제품을 공급받습니다. 입고 자재의 경도를 검사하지 않으면 가공, 성형, 열처리, 조립 또는 최종 고객 검사 단계에 이르러서야 문제가 드러날 수 있습니다.
재료가 너무 단단하면 공구 마모, 가공 난이도 증가, 균열 발생, 성형 불량 또는 예상치 못한 공정 실패가 발생할 수 있습니다. 반대로 재료가 너무 무르면 강도, 내마모성 또는 최종 제품 성능 요구 사항을 충족하지 못할 수 있습니다. 열처리 또는 사전 경화 처리된 재료의 경우, 입고 경도 측정은 공급업체가 적절한 상태의 재료를 납품했는지 확인하는 데에도 도움이 됩니다.
우수한 입고 경도 검사 프로세스를 통해 공장은 생산에 들어가기 전에 불량품을 식별할 수 있습니다. 이는 재작업, 불량품 발생, 공급업체 분쟁 및 출하 지연을 줄여줍니다. 또한 고객이 원자재 품질 관리 방식에 대해 문의할 때 더욱 강력한 품질 기록을 제공할 수 있습니다.
1. 경도 검사가 필요한 재료를 정의하십시오.
모든 입고 자재에 동일한 수준의 검사가 필요한 것은 아닙니다. 공장에서는 먼저 자재를 위험도와 용도에 따라 분류해야 합니다. 기어, 축, 베어링, 금형, 패스너, 공구, 압력 부품, 용접 구조물 및 정밀 부품에 사용되는 중요 자재는 일반적으로 더 엄격한 경도 검사가 필요합니다.
일반적인 저위험 재료의 경우, 인증서 검토 및 간헐적인 경도 검증만으로도 충분할 수 있습니다. 고위험 재료의 경우, 모든 배치에 대해 내부 관리 계획에 따라 검사를 실시해야 합니다. 검사 기준은 재료 등급, 공급업체 이력, 부품 기능 및 고객 요구 사항과 명확하게 연계되어야 합니다.
| 입고 자재 | 검사 목적 | 권장 방법 |
|---|---|---|
| 철근 및 강판 | 가공 또는 열처리 전에 재료 상태를 확인하십시오. | 로크웰/브리넬/휴대용 시험기 |
| 단조품 및 주조품 | 크거나 거친 구조물의 대표적인 경도를 확인하십시오. | 브리넬 경도 시험 |
| 사전 경화 처리된 금형강 | 공급업체가 올바른 경도 조건의 제품을 납품했는지 확인하십시오. | 록웰 HRC / 비커스 |
| 알루미늄 및 구리 합금 | 성질 또는 재료의 일관성을 확인하십시오. | 브리넬/로크웰/비커스 경도(표준 기준) |
2. 제품 출시 전에 명확한 샘플링 규칙을 설정하십시오.
입고 검사는 작업자의 임의적인 판단에 의존해서는 안 됩니다. 공장에서는 각 배치별로 몇 개의 샘플을 검사할지, 샘플 채취 위치는 어디인지, 그리고 결과가 허용 범위를 벗어날 경우 어떻게 처리할지 등을 명확히 규정해야 합니다.
봉강, 관강, 판재, 주조품, 단조품 및 반제품의 경우, 샘플링은 배치 번호, 공급업체 로트 번호, 열처리 번호, 재료 증명서, 수량 또는 고객 요구 사항을 기준으로 할 수 있습니다. 위험도가 높은 재료의 경우 더 많은 시험 항목이나 더 빈번한 검증이 필요할 수 있습니다.
샘플링 규칙에는 다음 사항이 정의되어야 합니다.
배치 또는 공급업체 로트별로 몇 개의 샘플을 테스트합니까?
어떤 자재 위치를 테스트해야 할까요?
시험 전 표면 준비가 필요한지 여부.
허용 한계에 근접한 값을 처리하는 방법.
샘플링 양을 늘려야 하는 시점은 언제인가요?
언제 해당 배치를 보류하고, 재시험하고, 또는 자재를 폐기해야 할까요?
3. 적절한 경도 측정 방법을 선택하십시오
최적의 경도 측정 방법은 재료 종류, 시료 크기, 표면 상태, 예상 경도 범위 및 고객 표준에 따라 달라집니다. 로크웰 경도 시험은 많은 강재 및 열처리 부품에 대해 빠르고 실용적입니다. 브리넬 경도 시험은 주조품, 단조품, 대형 부품 및 불균일 구조물에 유용합니다. 비커스 경도 시험은 더 작은 시험 영역이나 보다 정밀한 측정에 적합합니다.
휴대용 경도계는 부피가 큰 원자재를 벤치형 경도계로 옮길 수 없을 때 유용할 수 있습니다. 그러나 공식적인 고객 보고서 작성이나 엄격한 품질 관리가 필요한 경우에는 벤치형 로크웰, 브리넬 또는 비커스 경도계가 더 적합할 수 있습니다. 측정 방법은 분쟁 발생 후가 아니라 생산 개시 전에 확정되어야 합니다.
| 방법 | 입고 검사에 가장 적합합니다. | 구매자 검토 사항 |
|---|---|---|
| 록웰 | 강철봉, 사전 경화 처리된 재료, 기계 가공된 표면, 열처리된 부품 | 크기, 두께, 표면 상태 및 안정적인 지지대를 확인하십시오. |
| 브리넬 | 주조품, 단조품, 알루미늄 합금, 구리 합금, 대형 자재 | 볼 직경, 힘, 샘플 크기 및 측정 방법을 확인하십시오. |
| 비커스 | 소량 시료, 정밀하게 연마된 시험 영역, 정밀한 경도 확인 | 광학 측정 및 시료 준비 품질을 확인합니다. |
| 휴대용 경도 측정기 | 부피가 큰 원자재 또는 운반하기 어려운 부품 | 표준 수용 여부 및 필수 방법과의 상관관계를 확인합니다. |
4. 입고 자재 검사 전에 시험 장비를 검증하십시오.

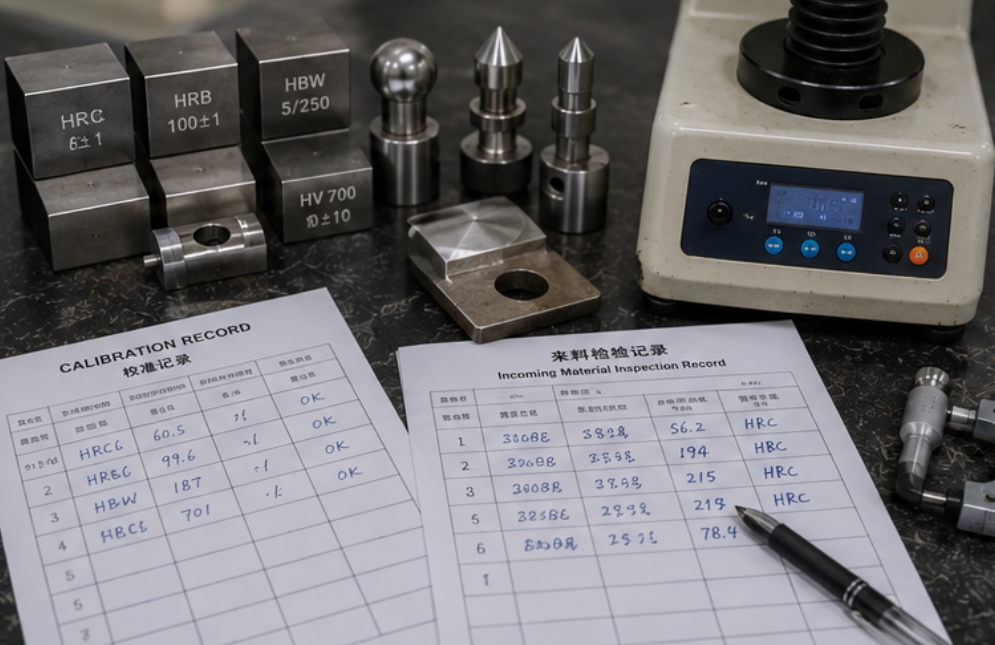

입고 자재를 검사하기 전에 경도계는 적절한 교정 블록으로 검증해야 합니다. 블록은 측정 방법, 스케일 및 작업 경도 범위와 일치해야 합니다. 예를 들어, 공장에서 HRC 40 정도의 강재를 검사하는 경우, 교정 블록은 실제 검사 값에서 크게 벗어나지 않고 해당 범위에 가까워야 합니다.
교정 기록은 검사 결과의 신뢰성을 입증하는 데 도움이 됩니다. 특히 공급업체가 불합격 결과에 이의를 제기하거나 고객이 입고 품질 관리 증거를 요구할 때 매우 중요합니다.
입고 자재를 테스트하기 전에 다음 사항을 확인하십시오.
교정 블록의 눈금과 경도 값.
블록 인증서, 일련 번호 및 사용 가능한 표면 상태.
압입기 상태 및 올바른 압입기 설치.
모루 또는 고정 장치 상태.
배치 검사 전 테스터 검증 결과.
작업자, 날짜, 장비 ID 및 검증 기록.
5. 시험 표면을 올바르게 준비하십시오.
입고되는 자재에는 산화막, 녹, 기름, 거친 가공 자국, 코팅 또는 고르지 않은 표면이 있을 수 있습니다. 이러한 조건은 경도 측정값에 영향을 미칠 수 있습니다. 로크웰 및 브리넬 경도 시험의 경우, 시험 영역은 깨끗하고 안정적이어야 합니다. 비커스 경도 시험의 경우, 더 나은 표면 마감이 요구될 수 있습니다.
표면 준비는 철저히 관리하고 기록해야 합니다. 과도한 연마는 처리된 표면층을 제거할 수 있으며, 준비가 부족하면 불안정한 압흔이 발생할 수 있습니다. 목표는 검사 대상 재료의 상태를 변화시키지 않으면서 신뢰할 수 있는 측정을 위해 시험 영역을 충분히 준비하는 것입니다.
| 표면 상태 | 발생 가능한 문제점 | 권장 조치 |
|---|---|---|
| 산화막 또는 녹 | 압입 자국이 불안정하거나 부정확할 수 있습니다. | 테스트 전에 테스트 영역을 청소하거나 갈아내십시오. |
| 거친 주조 또는 단조 표면 | 움푹 들어간 부분의 가장자리가 불분명할 수 있습니다. | 대표적인 평평한 테스트 영역을 준비하십시오. |
| 얇은 코팅 표면 | 결과에 따라 코팅과 기본 재료의 경도가 혼합될 수 있습니다. | 필요한 경우 적절한 저하중 또는 단면적 방법을 사용하십시오. |
| 곡선형 막대 또는 튜브 | 시료가 움직이거나 접촉이 불량할 수 있습니다. | V형 모루, 지지 고정 장치 또는 적절한 시험 방법을 사용하십시오. |

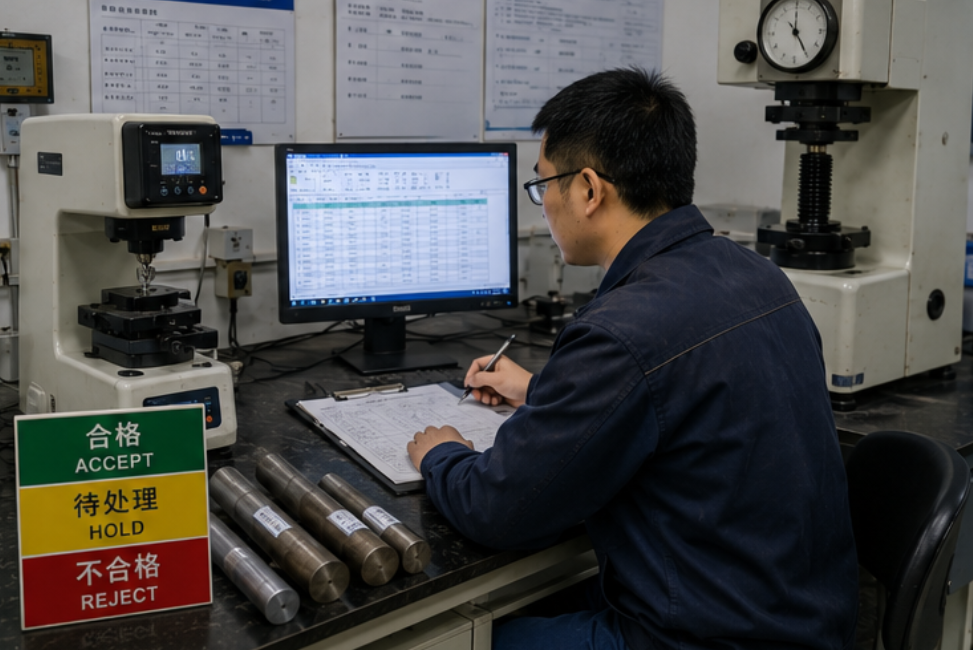

6. 결과를 기록하고 자재 배치와 연결합니다.
입고 검사 시에는 추적 가능한 기록을 생성해야 합니다. 각 검사 결과는 공급업체명, 구매 주문서, 재료 등급, 열처리 번호, 배치 번호, 인증서, 시험 방법, 경도 값, 교정 상태, 담당자 및 출고 결정과 연결되어야 합니다.
배치(batch)가 승인되면 해당 기록은 내부 생산 승인을 뒷받침합니다. 배치가 거부되거나 보류되면 해당 기록은 공급업체와의 소통을 지원합니다. 만약 고객이 나중에 자재 품질에 대해 문의할 경우, 공장은 생산 전에 입고 경도를 검사했음을 입증할 수 있습니다.
수신되는 경도 기록에는 다음 사항이 포함되어야 합니다.
공급업체명 및 구매 주문 번호.
재질 등급, 열처리 번호 및 배치 번호.
자재 인증서 검토 결과.
경도 측정 방법, 척도 및 시험 위치.
경도 값 및 허용 범위.
교정 블록 기록 및 기기 ID.
운영자, 검사 날짜 및 출고 상태.
이상 소견이 있을 경우 보류, 재검사 또는 불합격 결정을 내립니다.
공장 유형별 권장 입고 검사 설정
금속 가공 공장마다 필요한 입고 경도 검사 설비가 다릅니다. 소규모 기계 가공 공장은 로크웰 경도 시험기로 시작할 수 있습니다. 주조 공장이나 단조 공장의 경우 브리넬 경도 시험이 필요할 수 있습니다. 열처리 또는 표면 처리된 중요 재료를 취급하는 공장은 비커스 또는 마이크로 비커스 경도 시험이 필요할 수 있습니다.
| 공장 유형 | 권장 장비 | 일반적인 검사 용도 |
|---|---|---|
| 기계 가공 공장 | 디지털 로크웰 경도계, HRC/HRB 블록, 모루, 기록 장치 | 철봉, 강판, 가공 블랭크, 열처리 부품 |
| 주조 및 단조 구매자 | 브리넬 경도계, HBW 블록, 디지털 압입 측정 | 주조품, 단조품, 대형 원금속 재료 |
| 공구 및 금형 공장 | 로크웰 또는 비커스 경도계, 교정 블록, 안정적인 지지대 | 사전 경화 처리된 금형강, 공구강, 정밀 블랭크 |
| 첨단 품질 관리 연구실 | 록웰 경도, 브리넬 경도, 비커스/마이크로 비커스 경도, 시료 준비, 소프트웨어 보고서 | 다양한 재료, 고객 보고서, 분쟁 분석, 공정 제어 |
입고 경도 검사 설정 전 주요 질문
공장에서는 장비를 구매하거나 검사 절차를 작성하기 전에 자재, 공급업체, 표준 및 생산 위험에 대한 명확한 정보를 준비해야 합니다. 이를 통해 일반적인 체크리스트가 아닌 실질적인 검사 프로세스를 구축할 수 있습니다.
어떤 입고 자재에 대해 경도 검사가 필요합니까?
어떤 재질 등급, 열처리 번호, 그리고 공급업체 로트가 관련되어 있습니까?
도면이나 표준에서 요구하는 경도 측정 방법과 척도는 무엇입니까?
각 재료에 대해 어떤 허용 범위(허용 오차 범위)를 사용해야 할까요?
배치당 몇 개의 샘플을 테스트해야 합니까?
봉, 판, 주조품, 단조품 또는 튜브에 대한 시험은 어디에서 수행해야 합니까?
표면을 세척, 연마, 광택 처리 또는 분할해야 합니까?
어떤 교정 블록과 압입기가 필요합니까?
비정상적인 결과는 어떻게 처리해야 할까요?
디지털 기록, 엑셀 내보내기, PDF 보고서 또는 공급업체 품질 문서가 필요하십니까?
결론: 입고 경도 검사를 통해 생산 전 문제 발생을 예방할 수 있습니다.
입고 자재 경도 검사는 금속 가공 공장에서 중요한 관리 항목입니다. 이 검사를 통해 원자재, 반제품, 주조품, 단조품, 봉강, 판재 및 예비 경화 재료가 생산에 적합한지 확인할 수 있습니다.
실질적인 측정 환경에는 적절한 경도계, 적합한 교정 블록, 정확한 압입기, 안정적인 시료 지지대, 명확하게 정의된 샘플링 규칙, 표면 처리 관리 및 명확한 배치 기록이 포함되어야 합니다. 또한, 검사 결과는 공급업체 로트 및 생산 승인 결정과 연계되어야 합니다.
공장에서 자재 분쟁, 가공 문제, 열처리 불량 및 고객 불합격률을 줄이려면 입고 경도 검사를 개선하는 것이 실질적인 첫걸음입니다. 장비를 선택하기 전에 자재, 샘플 크기, 시험 기준 및 일일 작업량을 공유하십시오.
자주 묻는 질문
공장에서 입고 자재의 경도를 테스트해야 하는 이유는 무엇일까요?
이는 가공, 열처리, 조립 또는 출하 전에 재료의 잘못된 상태를 식별하는 데 도움이 되어 생산 및 고객 위험을 줄입니다.
입고 검사에 적합한 경도 시험기는 무엇입니까?
로크웰 경도는 강철 재료 및 빠른 검사에 일반적으로 사용되며, 브리넬 경도는 주조 및 단조품에, 비커스 경도는 더 작거나 정밀한 테스트 영역에 사용됩니다.
입고되는 자재에 표면 처리가 필요합니까?
대부분의 경우 그렇습니다. 스케일, 녹, 기름 또는 거친 표면은 깨끗하게 닦거나 처리해야 정확한 압흔을 얻을 수 있습니다.
입고 경도 검사 시 무엇을 기록해야 합니까?
공급업체 이름, 재료 등급, 열처리 번호, 배치 번호, 방법, 저울, 경도 값, 교정 기록, 작업자, 날짜 및 출하 승인 여부를 기록해야 합니다.
