열처리된 기어의 경도 시험: 표면 경도, 심부 경도 및 경화층 깊이
열처리된 기어의 경도 시험: 표면 경도, 심부 경도 및 경화층 깊이
열처리된 기어는 내마모성, 치강도, 피로 성능 및 장기 수명을 검증하기 위해 신뢰할 수 있는 경도 시험이 필요합니다. 완벽한 기어 경도 시험 솔루션은 표면 경도, 심부 경도, 유효 경화 깊이, 경도 프로파일, 시료 준비 품질, 교정 기록 및 최종 품질 관리 보고서를 모두 점검해야 합니다.
표면 경도
열처리 후 기어 톱니 표면이 요구되는 HRC 또는 HV 값에 도달하는지 확인합니다.
코어 경도
기어 코어가 충분한 강도와 기계적 지지력을 유지하는지 확인합니다.
케이스 깊이
마이크로 비커스 경도 시험은 표면에서 중심부까지 유효 경화층 깊이를 측정하는 데 도움이 됩니다.
품질관리 보고서
보고서에는 경도 값, 테스트 지점, 프로파일 곡선, 이미지 및 교정 기록이 포함될 수 있습니다.
열처리된 기어의 경도 시험이 중요한 이유
기어는 변속 시스템, 감속기, 자동차 부품, 건설 기계, 산업 장비 및 정밀 기계 조립품에 널리 사용됩니다. 사용 중 기어 톱니는 마모, 접촉 피로, 충격, 마찰 및 반복 하중을 견뎌야 합니다. 열처리는 표면 경도와 수명을 향상시키는 데 사용되지만, 최종 결과는 적절한 경도 시험을 통해 검증해야 합니다.
열처리된 기어의 경우, 임의로 경도 값 하나만 측정하는 것으로는 충분하지 않은 경우가 많습니다. 품질 관리팀은 기어 표면 경도, 심부 경도, 유효 침탄 깊이, 경도 구배, 그리고 배치 일관성 등을 확인해야 할 수 있습니다. 표면 경도가 너무 낮으면 기어의 마모가 빨라질 수 있고, 심부 경도가 너무 높으면 기어의 인성이 저하되어 균열 발생 가능성이 높아질 수 있습니다.

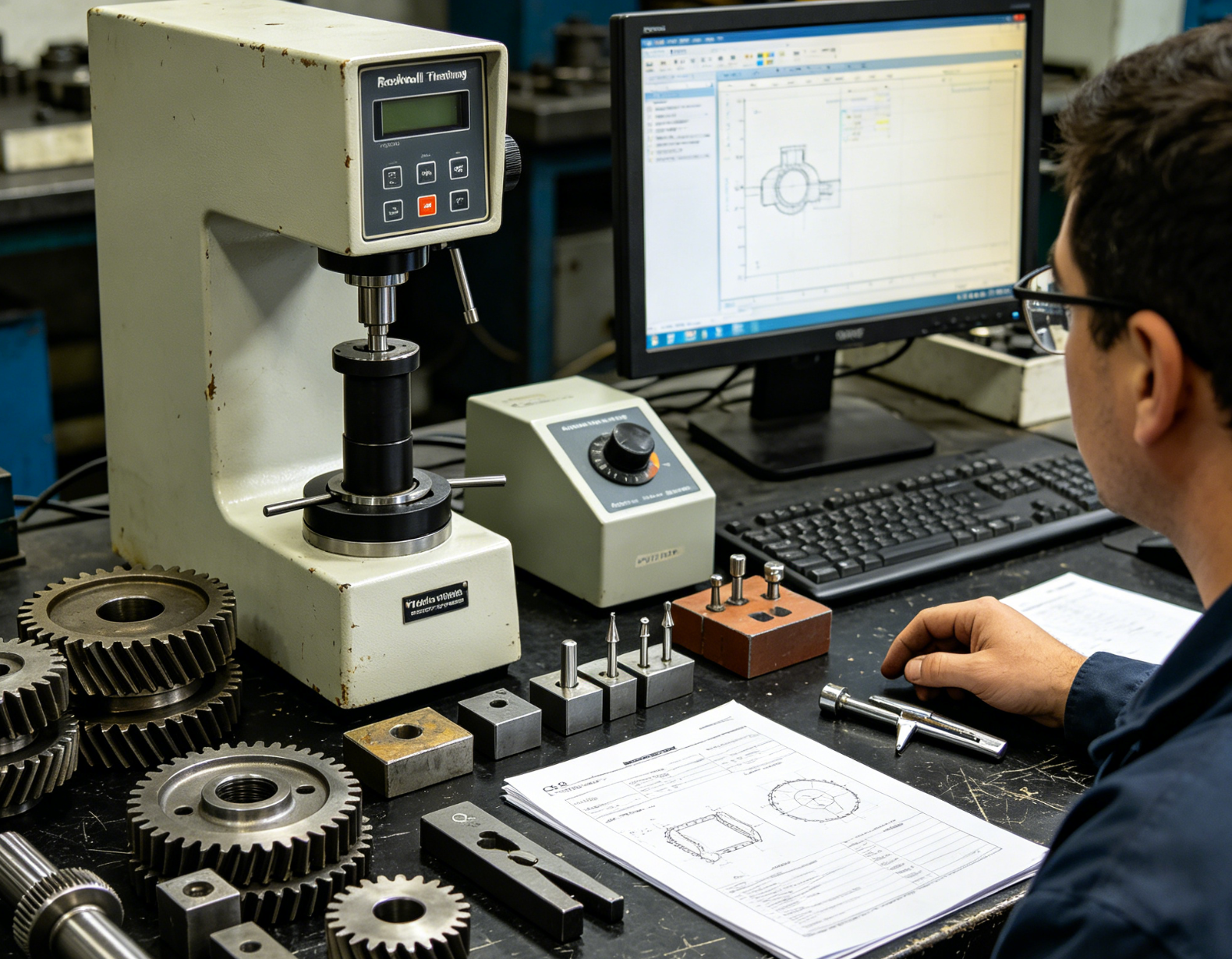

완벽한 기어 경도 시험 공정은 로크웰 경도 시험, 비커스 또는 마이크로 비커스 경도 시험, 금속 조직 시료 준비, 교정 블록, 적절한 고정 장치 및 추적 가능한 보고서를 모두 포함해야 합니다. 이는 특히 기어 제조업체, 열처리 업체, 변속기 부품 공급업체 및 자동차 부품 공장에 매우 중요합니다.
1. 기어 이빨의 표면 경도 시험

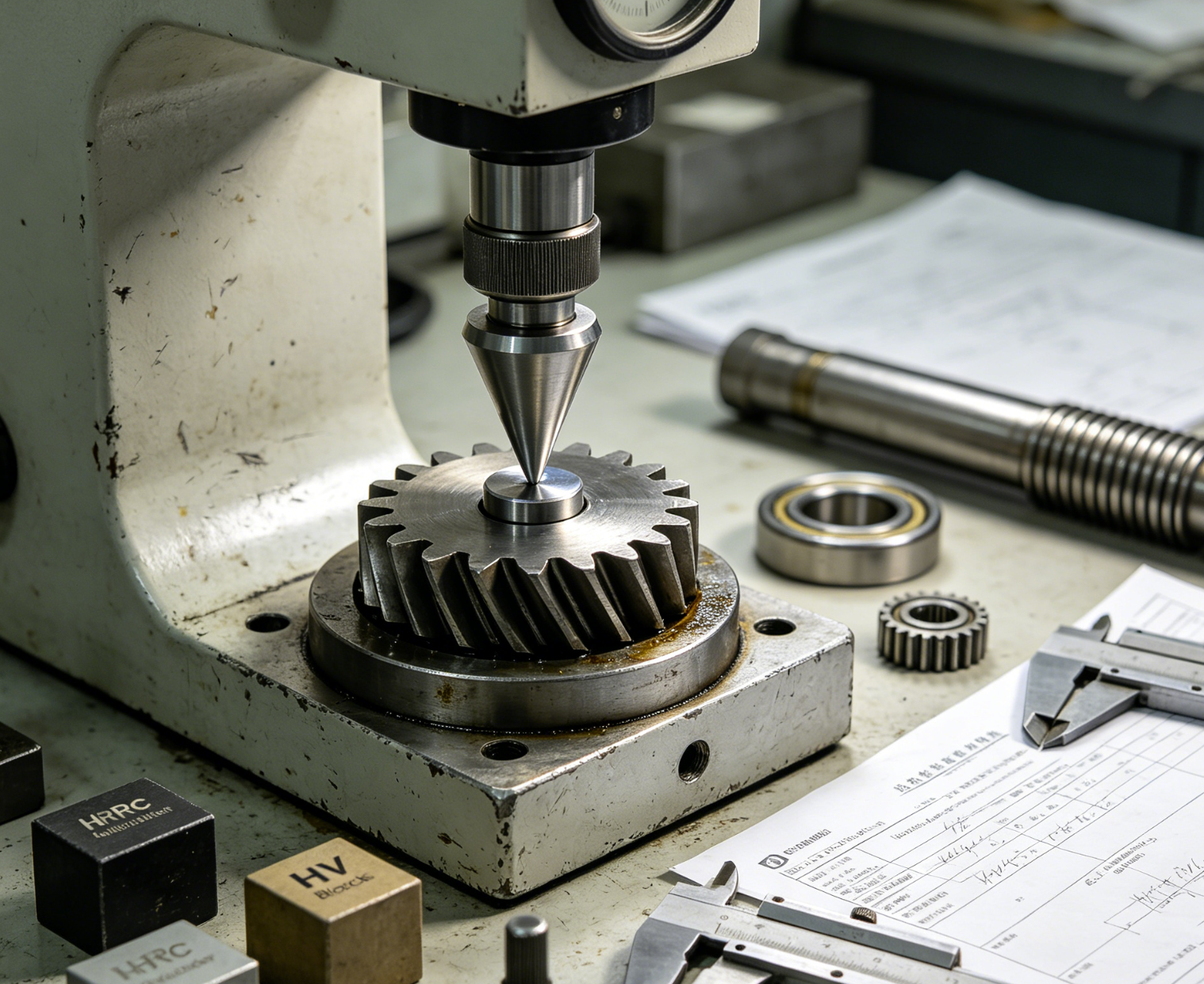

열처리된 기어의 경우 표면 경도는 일반적으로 가장 먼저 검사하는 항목입니다. 이는 침탄, 담금질, 템퍼링, 질화, 탄질화 또는 유도 경화 처리가 요구되는 외피 경도를 달성했는지 확인하는 데 도움이 됩니다. 기어 표면과 시편 지지 조건이 적합한 경우, 로크웰 HRC 시험은 신속한 검사에 흔히 사용됩니다.
일부 기어 톱니의 경우, 시험 영역이 더 작고 결과를 보다 정확한 위치와 연결할 수 있기 때문에 비커스 경도 시험이 더 적합할 수 있습니다. 톱니 형상 때문에 직접 시험이 어려운 경우에는 기어를 절단하여 준비된 단면에서 시험해야 할 수도 있습니다.
| 점검 필요 | 권장 방법 | 구매자 검토 사항 |
|---|---|---|
| 빠른 치아 표면 경도 검사 | 록웰 HRC | 안정적인 지원, 정확한 크기 및 충분한 테스트 영역을 확인하십시오. |
| 기어 톱니가 작거나 테스트 영역이 좁습니다. | 비커스 또는 마이크로 비커스 | 광학 측정 및 시료 준비 필요 사항을 확인합니다. |
| 유도 경화 처리된 기어 트랙 | 록웰 / 비커스 / 마이크로 비커스 | 시험 위치 및 경화 영역 폭을 확인하십시오. |
| 고객 보고서 (사진 증거 포함) | 자동 마이크로 비커스 | 이미지 저장, 프로파일 곡선 및 보고서 내보내기를 확인합니다. |
2. 기어 인성 측정을 위한 코어 경도 시험
내부 경도는 표면 경도만큼이나 중요합니다. 열처리된 기어는 일반적으로 내마모성을 위해 단단한 표면이 필요하고, 하중 지지를 위해 더 강한 내부 경도가 필요합니다. 내부 경도가 너무 약하면 하중을 받을 때 기어가 변형될 수 있습니다. 반대로 내부 경도가 너무 강하면 기어가 취성화되어 균열이 발생하기 쉬워집니다.
코어 경도는 일반적으로 절단된 시료 또는 준비된 영역에서 측정합니다. 시험 방법은 기어 크기, 재질, 요구되는 표준 및 고객 사양에 따라 달라집니다. 로크웰 경도 시험은 넓은 단면에 사용될 수 있으며, 비커스 경도 시험은 시험 영역이 제한적이거나 보다 상세한 경도 분포가 필요한 경우에 사용될 수 있습니다.
심경도를 측정할 때 다음 사항을 확인하십시오.
도면에서 심부 경도를 요구하는지 아니면 표면 경도만 요구하는지에 따라 다릅니다.
경도 측정 지점은 어디에 위치해야 합니까?
시료를 절단하고 연마해야 하는지 여부.
HRC, HV 또는 HBW와 같은 어떤 경도 척도가 필요한가요?
표면 경도와 심부 경도를 동일한 보고서에 포함해야 하는지 여부.
결과를 열처리 배치 기록과 비교해야 하는지 여부.
3. 침탄 및 질화 처리된 기어의 표면 경화 깊이 시험
많은 기어는 침탄, 탄질화, 질화 또는 유도 경화 처리됩니다. 이러한 기어의 경우 표면 경도만으로는 경화층이 충분히 깊은지 확인할 수 없습니다. 경화층이 기어 표면에서 코어 방향으로 얼마나 깊이까지 확장되었는지 확인하려면 경화층 깊이 시험이 필요합니다.
마이크로 비커스 경도 시험은 효과적인 경도 깊이 측정에 일반적으로 사용됩니다. 기어를 필요한 치면으로 절단하고, 장착 후 연삭 및 연마 과정을 거친 다음, 표면에서 안쪽으로 여러 개의 마이크로 비커스 압흔을 찍어 경도를 측정합니다. 측정된 경도 값은 프로파일 곡선으로 나타냅니다.
| 기어 트리트먼트 | 테스트 목적 | 권장 장비 |
|---|---|---|
| 침탄 처리된 기어 | 유효 케이스 깊이 및 표면-심부 경도 기울기 | 프로파일 소프트웨어가 포함된 마이크로 비커스 경도계 |
| 질화 처리된 기어 | 얇은 경화층 및 표면 경도 검증 | 저부하 마이크로 비커스 경도 시험기 |
| 유도 경화 처리된 기어 | 경화 영역 깊이 및 프로파일 제어 | 단면 준비가 된 마이크로 비커스 경도계 또는 비커스 경도계 |
| 기어 톱니 단면 | 치아 표면에서 중심부로 갈수록 경도가 변합니다. | 절단, 장착, 연삭, 연마, 현미경, 마이크로 비커스 |
4. 기어 케이스 깊이 테스트를 위해서는 시료 준비가 매우 중요합니다.
기어 케이스 경도 시험은 세심한 시료 준비가 필요합니다. 시료는 정확한 기어 이빨 부위를 통과해야 하며, 경화층은 절삭열, 연삭 변형, 모서리 둥글림 또는 연마 흠집으로 손상되지 않아야 합니다. 시료 준비가 부실하면 경도 프로파일이 부정확해질 수 있습니다.
완전한 가공 공정은 일반적으로 손상 최소화 절삭, 조립, 연삭, 연마, 세척, 현미경 검사 및 마이크로 비커스 경도 시험을 포함합니다. 소형 기어나 미세한 톱니 형상의 경우, 경화층이 얇고 가공 과정에서 손상되기 쉬우므로 날끝 유지가 특히 중요합니다.
권장되는 시료 전처리 장비는 다음과 같습니다.
기어 손상을 최소화하면서 절단할 수 있는 금속 조직 검사용 절삭기.
기어 톱니 단면용 열간 또는 냉간 장착 시스템.
평평하고 흠집이 생기지 않는 표면을 위한 연삭 및 연마기.
연마용 소모품으로는 연마지, 연마포, 다이아몬드 현탁액 등이 있습니다.
금속 조직 품질 및 표면 처리를 확인하기 위한 금속 현미경.
최종 마이크로 비커스 경도 시험 전에 초음파 세척기 또는 세척 도구를 사용합니다.
5. 교정 블록, 고정 장치 및 테스트 포인트 제어
정확한 기어 경도 시험은 적절한 교정과 안정적인 위치 설정에 달려 있습니다. 교정 블록은 요구되는 시험 방법과 작동 경도 범위에 맞춰야 합니다. 기어 검사 계획에 따라 로크웰 HRC 블록, HV 블록, 마이크로 HV 블록 등이 모두 필요할 수 있습니다.
고정구와 시료 홀더 또한 중요합니다. 기어의 형상 때문에 시험이 어려울 수 있으며, 특히 치면, 치뿌리 및 곡면 부근에서 더욱 그렇습니다. 부품이나 장착된 시료가 안정적이지 않으면 결과가 달라질 수 있습니다. 마이크로 비커스 경도 시험의 경우, 시험점 간격과 표면으로부터의 거리는 고객 표준 또는 내부 사양을 따라야 합니다.
| 제어 항목 | 왜 중요한가 | 권장 실무 |
|---|---|---|
| 교정 블록 | 배치 검사 전에 테스터의 정확도를 검증합니다. | 작동 범위에 가까운 HRC, HV 또는 Micro HV 블록을 사용하십시오. |
| 장비 지원 | 표면 경도 측정 중 움직임을 방지합니다. | 안정적인 고정 장치, 평면 지지대, V자형 지지대 또는 맞춤형 홀더를 사용하십시오. |
| 테스트 포인트 간격 | 케이스 깊이 곡선의 정확도에 영향을 미칩니다. | 표준 또는 고객 요구 사항에 따라 간격을 설정하십시오. |
| 테스트 경로 | 프로필이 치아 표면을 정확하게 나타내는지 여부를 판단합니다. | 준비된 단면에서 치아 표면에서 중심부 방향으로 측정합니다. |
6. 명확한 기어 경도 시험 보고서를 작성하십시오.
기어 경도 보고서는 고객, 열처리 엔지니어 및 품질 관리 팀이 검토할 수 있도록 명확해야 합니다. 기어에 표면 경화 깊이 또는 열처리 검증이 필요한 경우 단순한 최종 값만으로는 충분하지 않을 수 있습니다. 보고서에는 시료 정보, 재질 등급, 열처리 공정, 시험 방법, 시험력, 시험 위치, 경도 값 및 교정 기록이 포함되어야 합니다.
침탄 깊이 시험의 경우, 보고서에는 시험 지점 간 거리, 경도 프로파일 곡선, 유효 침탄 깊이 결과, 압흔 이미지 및 단면 정보가 포함되어야 합니다. 자동 비전 방식의 마이크로 비커스 시스템은 이미지, 좌표 및 계산값을 저장하여 보고서의 일관성을 향상시키는 데 도움이 될 수 있습니다.
유용한 기어 경도 보고서에는 다음 사항이 포함되어야 합니다.
기어 종류, 재질 등급, 배치 번호 및 도면 번호.
침탄, 질화, 담금질 또는 유도 경화와 같은 열처리 공정.
표면 경도, 심부 경도 및 허용 범위.
시험 방법, 척도, 힘, 교정 블록 기록.
치아 측면, 치근, 표면 또는 중심부와 같은 검사 부위.
마이크로 비커스 경도 시험점 간 거리 및 경도 프로파일 곡선.
필요한 경우 효과적인 사건 분석 결과를 얻을 수 있습니다.
고객 자료용 PDF 또는 Excel 보고서 내보내기 기능.
기어 경도 시험 솔루션 선택 전 고려해야 할 주요 질문
견적을 요청하기 전에 기어 제조업체와 열처리 업체는 기어, 재질, 열처리 공정, 시험 기준 및 보고서 요구 사항에 대한 자세한 정보를 제공해야 합니다. 이는 공급업체가 적합한 경도 시험기와 시료 준비 절차를 추천하는 데 도움이 됩니다.
테스트할 기어의 종류는 무엇입니까? 스퍼 기어, 헬리컬 기어, 베벨 기어, 웜 기어 또는 변속 기어 중 무엇입니까?
어떤 재질 등급과 열처리 공정이 사용되었습니까?
표면 경도, 심부 경도, 침탄 깊이 또는 경도 프로파일 테스트가 필요하십니까?
어떤 경도 척도가 필요합니까? HRC, HV, Micro HV, HBW 또는 다른 척도입니까?
예상되는 표면 경도 및 심부 경도 범위는 무엇입니까?
효과적인 케이스 깊이 범위는 어느 정도여야 합니까?
기어 톱니의 어느 부분에 테스트 지점을 설치해야 할까요?
배치당 측정되는 샘플 및 테스트 포인트의 수는 몇 개입니까?
이미 절단, 장착, 연삭, 연마 및 현미경 장비를 보유하고 계십니까?
고객은 경도 프로파일 곡선, 압흔 이미지, PDF 보고서 또는 교정 기록을 필요로 합니까?
결론: 기어 경도 시험은 표면, 중심부 및 표면 경화층 깊이를 모두 포함해야 합니다.
열처리된 기어는 완벽한 품질 관리 관점에서 테스트해야 합니다. 표면 경도는 내마모성을 확인하고, 심부 경도는 내부 지지력과 인성을 확인하며, 경화층 깊이 테스트는 경화층이 요구되는 깊이에 도달했는지 확인합니다.
실용적인 시험 솔루션에는 로크웰 경도계, 비커스 또는 마이크로 비커스 경도계, 금속 조직 절단기, 장착 시스템, 연삭 및 연마기, 현미경, 교정 블록, 고정 장치 및 경도 프로파일 보고서용 소프트웨어가 포함될 수 있습니다.
귀사에서 기어를 제조 또는 열처리하는 경우, 주문 전에 기어 유형, 재질, 공정, 경도 표준, 표면 경화 깊이 요구 사항 및 보고서 필요 사항을 알려주십시오. 완전한 권장 사항을 통해 불완전한 테스트를 방지하고 기어 품질 관리의 신뢰성을 향상시킬 수 있습니다.
자주 묻는 질문
열처리된 기어의 경도 측정에는 어떤 경도 시험기가 사용됩니까?
로크웰 경도계는 일반적으로 표면 경도를 빠르게 측정하는 데 사용되는 반면, 마이크로 비커스 경도계는 침식 깊이 및 경도 프로파일 테스트에 사용됩니다.
기어에서 코어 경도가 중요한 이유는 무엇입니까?
코어 경도는 장비가 단순히 단단한 표면층이 아니라 충분한 내부 강도와 하중 지지력을 갖추고 있는지 확인하는 데 도움이 됩니다.
기어 케이스 깊이는 어떻게 측정하나요?
기어는 일반적으로 절단, 조립, 연마 과정을 거친 후, 치면에서 중심부 방향으로 마이크로 비커스 경도계를 사용하여 경도 프로파일을 작성합니다.
기어 경도 시험에는 시료 준비가 필요한가요?
표면 열경도(HRC) 검사의 경우 시료 준비가 간단할 수 있습니다. 그러나 심부 경도 및 침식 깊이 시험의 경우 절단, 장착, 연삭, 연마 및 현미경 검사가 일반적으로 필요합니다.
