경도 시험 실험실용 금속 조직 시료 준비 장비 전체 목록
경도 시험 실험실용 금속 조직 시료 준비 장비 전체 목록
경도 시험 연구실에는 경도계 하나만으로는 부족할 수 있습니다. 비커스 경도 시험, 마이크로 비커스 경도 시험, 침탄 심도 시험, 용접 경도 시험, 코팅 경도 시험, 금속 조직 검사 등을 위해서는 절단기, 장착 장비, 연삭 및 연마기, 현미경, 소모품, 시료 홀더, 교정 블록, 보고 소프트웨어 등을 포함한 완벽한 연구실 구성을 준비해야 합니다.
절단
저손상 절삭은 기어, 샤프트, 용접부, 코팅 및 열처리된 샘플을 준비하는 데 사용됩니다.
설치
장착 지지대는 작은 부품, 얇은 층, 불규칙한 모양의 시료 및 단면을 지지합니다.
연삭 및 연마
평평하고 긁힘 방지 처리가 된 표면은 비커스 및 마이크로 비커스 측정의 신뢰성을 향상시킵니다.
현미경 및 보고서
현미경과 소프트웨어는 테스트 위치, 레이어, 이미지, 곡선 및 보고서를 검증하는 데 도움이 됩니다.
일부 경도 시험은 깨끗한 금속 표면에서 직접 수행할 수 있습니다. 그러나 많은 산업 품질 관리 연구소에서는 신뢰할 수 있는 시험을 위해 단면 시료를 준비해야 합니다. 특히 마이크로 비커스 경도 시험, 표면 경화 깊이 시험, 용접 경도 시험, 코팅 경도 시험, 질화층, 침탄 기어, 유도 경화 샤프트, 박막 및 소형 정밀 부품의 경우 이러한 준비가 필요합니다. 시료 준비가 제대로 되지 않으면 경도계 자체가 정확하더라도 경도 측정 결과가 부정확해질 수 있습니다. 절삭열은 국부적인 경도 변화를 일으킬 수 있고, 부적절한 장착은 모서리 둥글림을 유발할 수 있으며, 거친 연삭은 흠집을 남길 수 있습니다. 또한, 불량한 연마는 비커스 경도점의 모서리를 불분명하게 만들 수 있습니다. 이러한 문제들은 불안정한 측정값, 재측정, 고객 분쟁, 그리고 부정확한 경도 깊이 측정 결과로 이어질 수 있습니다. 따라서 완벽한 경도 시험 연구소는 절단, 장착, 연삭, 연마, 세척, 현미경 검사, 경도 측정, 교정, 이미지 측정 및 보고서 내보내기를 포함한 전체 워크플로를 고려해야 합니다. 구매자는 경도 시험기 가격만 문의해서는 안 되며, 실제 시험에 필요한 시료 준비 장비도 확인해야 합니다. 경도 시험 워크플로의 첫 번째 단계는 필요한 검사 영역을 통과하도록 시편을 절단하는 것입니다. 기어, 샤프트, 용접부, 코팅, 패스너, 금형 및 열처리 부품의 경우 절단 위치는 최종 시험 결과가 정확한 기능 영역을 나타내는지 여부에 직접적인 영향을 미칩니다. 금속 조직 측정용 절삭기는 정밀한 절삭 제어, 안정적인 시료 고정, 적절한 절삭 휠 선택, 그리고 열 손상을 줄이기 위한 냉각 기능을 제공해야 합니다. 절삭 과정에서 열 손상, 변형 또는 균열이 발생하면 경도 프로파일이 실제 부품 상태를 정확하게 반영하지 못할 수 있습니다.경도 시험 연구소에 금속 조직 시료 준비 장비가 필요한 이유는 무엇일까요?

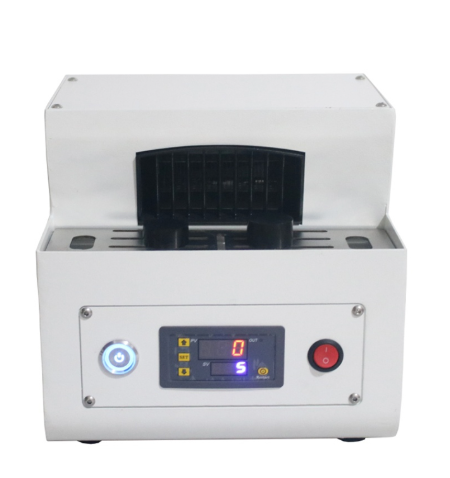

1. 금속 조직 절단기
샘플 유형 절단 용도 구매자 검토 사항 침탄 기어 케이스 깊이 테스트를 위해 치아 부위를 절개했습니다. 절삭 용량, 클램핑 방식 및 냉각 시스템을 확인하십시오. 질화 처리된 샤프트 박막 경도 프로파일 측정을 위한 단면을 준비합니다. 과열 및 모서리 손상을 방지하십시오. 용접 부품 용접 금속, 열영향부 및 모재 단면을 절단함 절단하기 전에 테스트 경로와 용접부 방향을 확인하십시오. 소형 패스너 및 코팅 부품 층을 잃지 않고 작은 단면을 준비합니다. 적합한 절삭 휠과 안정적인 고정 장치를 사용하십시오.
마운팅은 연삭, 연마 및 경도 시험 중 작고 얇거나 불규칙하거나 섬세한 시료를 지지하는 데 사용됩니다. 표면 경화층, 코팅 경도, 질화층 및 소형 부품의 경우, 마운팅은 시료의 모서리를 보호하고 안정적으로 유지하는 데 도움이 됩니다. 열간 마운팅은 일반적인 금속 조직 검사 시료에 적합하며 안정적인 지지력을 제공합니다. 냉간 마운팅은 열이나 압력에 민감한 시료에 유용합니다. 구매자는 시료 종류, 처리량, 가장자리 보존 요구 사항 및 실험실 작업 흐름을 고려하여 마운팅 장비를 선택해야 합니다. 시료의 크기, 모양 및 두께. 시료가 열에 민감한지 압력에 민감한지 여부. 얇은 층 또는 코팅에 대한 모서리 유지 요구 사항. 일일 시료 준비량. 경도계 스테이지 또는 시료 홀더에 필요한 장착 직경. 열간 장착, 냉간 장착 또는 둘 다 필요한지 여부. 비커스 및 마이크로 비커스 경도 시험에서 연마 및 광택 작업은 매우 중요합니다. 정확한 측정을 위해서는 압흔 모서리가 충분히 깨끗해야 합니다. 시료 표면에 깊은 긁힘, 변형, 뽑힘 또는 불량한 평탄도가 있는 경우 소프트웨어 또는 작업자가 압흔을 정확하게 측정하지 못할 수 있습니다. 연마 및 광택기는 실험실의 시료 처리량과 요구되는 최종 품질에 맞춰 선택해야 합니다. 일상적인 품질 관리에는 수동 또는 반자동 장비로도 충분할 수 있습니다. 대량 처리 실험실이나 일관된 시료 준비가 필요한 실험실에서는 자동 압력 제어 및 다중 시료 홀더를 통해 재현성을 향상시킬 수 있습니다.2. 열간 장착 프레스 또는 냉간 장착 도구
설치 장비 선택 시 다음 사항을 고려해야 합니다.

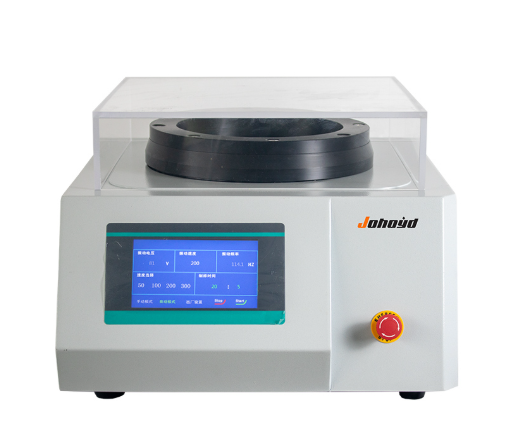

3. 연삭 및 연마기
장비 유형 적합한 대상 주요 이점 수동 연삭 및 연마기 소규모 실험실 및 소량 시료 준비 유연한 운영과 낮은 초기 비용 반자동 연마기 반복 샘플을 이용한 일일 품질 관리 실험실 운영 일관성을 향상시키고 작업자의 피로를 줄여줍니다. 자동 연삭 및 연마 시스템 대규모 산업용 실험실 및 반복 가능한 준비 향상된 공정 제어 및 샘플 간 일관성 다중 샘플 홀더 시스템 실험실에서 여러 개의 마운트된 샘플을 함께 준비하는 중 일괄 경도 시험의 효율성을 향상시킵니다.
금속 현미경은 실험실에서 경도 시험 전에 준비된 표면이 적합한지 확인하는 데 도움이 됩니다. 또한 경화층 깊이 영역, 용접 금속, 열영향부, 모재, 코팅층, 질화층 및 미세 구조적 특징을 식별하는 데에도 유용합니다. 정밀 경도 시험 연구실에서는 시험 지점을 특정 경로를 따라 배치해야 할 때 현미경이 특히 유용합니다. 현미경을 사용하면 마이크로 비커스 압흔선이 표면에서 중심부로 또는 용접부를 가로질러 정확하게 위치했는지 확인할 수 있습니다. 금속 시료에 적합한 확대 범위. 연마 및 에칭 처리된 표면을 명확하게 관찰할 수 있습니다. 코팅, 질화층, 용접부 및 경화층 깊이 경로를 검사할 수 있는 능력. 필요한 경우 이미지 캡처를 위한 카메라 옵션이 제공됩니다. 보고서 문서와의 호환성. 조명 품질 및 대물렌즈 구성. 완벽한 금속 조직 시료 준비 실험실에는 소모품도 필수적입니다. 적절한 소모품이 없으면 아무리 좋은 기계라도 신뢰할 수 있는 시료를 제작할 수 없습니다. 구매 계획에는 절삭 휠, 마운팅 재료, 연마지, 광택포, 다이아몬드 현탁액, 알루미나 현탁액, 세척 용품, 시료 라벨 등을 포함해야 합니다. 소모품 선택은 재료 유형 및 시험 목적에 따라 달라집니다. 경화강, 알루미늄 합금, 구리 합금, 코팅, 세라믹 및 연질 금속은 각각 다른 준비 단계와 소모품이 필요할 수 있습니다.4. 야금 현미경
현미경의 기능은 다음을 확인하는 데 있습니다.
5. 절단, 장착, 연삭 및 연마용 소모품
소모품 유형 사용 구매자 검토 사항 절단 휠 서로 다른 재료의 분할 재질 경도, 크기 및 손상 제어 요구 사항에 따라 선택하십시오. 마운팅 레진 지지 샘플 및 보호 모서리 시료 상태에 따라 열 장착 또는 냉 장착을 선택하십시오. 연마지 절단 자국 제거 및 표면 평탄화 단계별 연마를 위해 여러 가지 입자 크기를 준비하세요. 광택용 천과 걸이 선명한 압흔과 미세구조를 위한 최종 연마 연마 방법을 강철, 알루미늄, 구리 합금 또는 코팅 샘플에 맞게 조정하십시오.
시료 준비 장비는 최종 경도 시험 워크플로우에 연결되어야 합니다. 절단, 장착, 연삭 및 연마 후, 실험실에서는 적용 분야에 따라 로크웰, 브리넬, 비커스 또는 마이크로 비커스 시험을 수행할 수 있습니다. 경화층 깊이, 용접 경로, 코팅 및 작은 영역의 경우 마이크로 비커스 시험이 필요한 경우가 많습니다. 교정 블록, 압입기, 고정 장치, XY 스테이지, 카메라 및 보고서 소프트웨어는 완벽한 실험 계획에 포함되어야 합니다. 잘 준비된 시료라 하더라도 제대로 검증된 경도 시험기와 명확한 보고서 작성 절차가 필요합니다. 용도에 따라 로크웰, 브리넬, 비커스 또는 마이크로 비커스 경도계를 사용하십시오. 작업 경도 범위에 가까운 교정 블록. 필수 인덴터 및 예비 인덴터. 시료 홀더, 모루, 고정 장치 또는 XY 스테이지. 필요에 따라 비커스, 마이크로 비커스 또는 브리넬 경도 측정을 위한 비전 측정 소프트웨어를 제공합니다. 고객 자료용 PDF 또는 Excel 보고서 내보내기 기능. 교육, 매뉴얼, 예비 부품 및 기술 지원. 경도 시험 연구실마다 필요한 시료 준비 장비 수준이 다릅니다. 기본적인 연구실은 간단한 절단 및 연마 장비만 필요할 수 있지만, 열처리 또는 침탄 심도 분석 연구실은 더욱 완벽한 장비 구성이 필요합니다. 적합한 장비 추천을 받으려면 구매자는 가격 문의 전에 샘플 및 테스트 세부 정보를 보내야 합니다. 이렇게 하면 공급업체가 불완전한 장비 견적을 제시하는 대신 적절한 구성을 추천할 수 있습니다. 어떤 재료를 준비할 예정입니까? 강철, 주철, 알루미늄, 구리 합금, 코팅, 용접 또는 공구강? 어떤 시료를 준비해야 합니까? 기어, 축, 체결 부품, 용접부, 코팅, 금형 또는 소형 부품입니까? 표면 경도, 단면 경도, 경화층 깊이 또는 용접 경도 시험이 필요하십니까? 최대 시료 크기와 경도는 얼마입니까? 하루에 몇 개의 샘플을 준비해야 합니까? 열 장착, 냉간 장착, 또는 둘 다 필요하신가요? 수동, 반자동 또는 자동 연삭 및 연마가 필요하신가요? 이미 경도계, 현미경 또는 보고서 소프트웨어를 보유하고 계십니까? 고객은 압흔 이미지, 경도 프로파일 곡선 또는 금속 조직 이미지를 필요로 합니까? 견적서에 소모품 비용을 포함해야 하나요? 완벽한 경도 시험 연구실은 경도 시험기에만 집중해서는 안 됩니다. 비커스 경도, 마이크로 비커스 경도, 경화층 깊이, 코팅 경도, 용접 경도 및 금속 조직 검사에서 시료 준비 품질은 최종 시험 정확도에 직접적인 영향을 미칩니다. 구매자는 금속 조직 절단기, 마운팅 프레스, 연삭 및 연마기, 현미경, 소모품, 시료 홀더, 교정 블록, 경도계 및 보고 소프트웨어를 하나의 완벽한 작업 흐름으로 고려해야 합니다. 이렇게 하면 장비 누락을 방지하고 신뢰할 수 없는 경도 측정 결과를 줄일 수 있습니다. 실험실에서 경도 시험 및 금속 조직 시료 준비 워크플로우를 구축하거나 업그레이드하려는 경우, 견적을 요청하기 전에 시료 종류, 재질, 시험 방법, 일일 처리량 및 보고서 요구 사항을 보내주십시오. 모든 정보를 포함한 구성은 시험 정확도, 시료 준비 일관성 및 고객 만족도 향상에 도움이 될 수 있습니다. 비커스 경도, 마이크로 비커스 경도, 경화층 깊이 경도, 용접 경도, 코팅 경도 및 단면 경도 시험은 신뢰할 수 있는 결과를 얻기 위해 평평하고 연마되었으며 적절하게 준비된 시편이 필요합니다. 일반적인 구성에는 절단기, 장착 시스템, 연삭 및 연마기, 금속 현미경, 마이크로 비커스 경도계, XY 스테이지, 교정 블록 및 프로파일 소프트웨어가 포함됩니다. 네, 대부분의 비커스 및 마이크로 비커스 시험에서 압흔 모서리를 명확하게 측정할 수 있도록 시료 표면을 연마해야 합니다. 네. 절삭 휠, 마운팅 레진, 연마지, 광택포, 광택 현탁액 및 청소 용품은 설치 후 연구실에서 테스트를 시작하는 데 도움이 됩니다.6. 경도계, 교정 블록 및 보고 소프트웨어
경도 시험 구성에는 다음 사항이 포함되어야 합니다.
실험실 유형별 권장 장비 목록
실험실 유형 권장 준비 장비 일반적인 테스트 사용 기본 금속 QC 연구실 수동 절삭, 기본 연삭 및 연마 도구 일상적인 경도 측정 및 간단한 시료 준비 열처리 실험실 절단기, 장착 프레스, 연삭-연마기, 현미경 침탄, 질화, 유도 경화 처리된 시편 및 표면 경화 깊이 시험 용접 검사 연구소 절단, 장착, 연마, 현미경, 비커스/마이크로 비커스 경도계 용접 금속, 열영향부 및 모재 경도 경로 시험 첨단 산업 품질 관리 연구소 자동 절단, 열/냉간 장착, 자동 연삭-연마, 현미경, 소프트웨어 대량 준비, 고객 보고서, 케이스 심도 곡선, 코팅 분석 견적 요청 전 주요 질문
결론: 장비 한 대만 구매하기 전에 시료 준비 워크플로우를 구축하세요.
자주 묻는 질문
경도 시험 연구실에 금속 조직 시료 준비 장비가 필요한 이유는 무엇입니까?
마이크로 비커스 탄도 시험에 필요한 장비는 무엇입니까?
비커스 경도 시험 전에 연마 작업이 필요한가요?
첫 견적에 소모품 비용을 포함해야 할까요?
